  • А1220 MONOLITH 超声波探伤仪
    ❤ 收藏
  • А1220 MONOLITH 超声波探伤仪

    俄罗斯ACS

    单面测量混凝土制品的厚度;
    使用一个低频干点接触天线阵列,具有剪切波和标称频率 50 kHz,可以对高达 3 000 毫米的混凝土物体和高达 600 毫米的钢筋混凝土结构进行厚度测量;
    单面检测在由钢筋混凝土、石材和类似材料制成的产品和结构中寻找外来夹杂物、空洞和裂缝;
    粗粒材料内部结构的研究;

    • ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
产品描述

单面测量混凝土制品的厚度;
使用一个低频干点接触天线阵列,具有剪切波和标称频率 50 kHz,可以对高达 3 000 毫米的混凝土物体和高达 600 毫米的钢筋混凝土结构进行厚度测量;
单面检测在由钢筋混凝土、石材和类似材料制成的产品和结构中寻找外来夹杂物、空洞和裂缝;
粗粒材料内部结构的研究;


设备介绍:
А1220 MONOLITH超声波探伤仪旨在解决混凝土、岩石、沥青结构的探伤和厚度测量问题。该设备的独特之处在于,它允许通过单向测试的回波方法检测对象,这使得它可以用于检查运行中的对象,例如建筑物、桥梁、隧道等。由于在天线阵列中使用了具有干点接触的元件,因此该设备的一个重要优点是无需使用耦合剂即可进行控制。无需预先准备表面,极大地方便了工作并加快了检查过程。
应用范围:
单面测量混凝土制品的厚度;
使用一个低频干点接触天线阵列,具有剪切波和标称频率 50 kHz,可以对高达 3 000 毫米的混凝土物体和高达 600 毫米的钢筋混凝土结构进行厚度测量。
单面检测在由钢筋混凝土、石材和类似材料制成的产品和结构中寻找外来夹杂物、空洞和裂缝;
粗粒材料内部结构的研究;
检查的结果是通过网格扫描功能(B 扫描、C 扫描、D 扫描、厚度剖面)——可视化软件 INTROVIEW 的切片和投影图
功能特点:
紧凑型手持式超声波脉冲速度和脉冲回波测试仪专为混凝土、钢筋混凝土结构和岩石的厚度测量和探伤而设计;

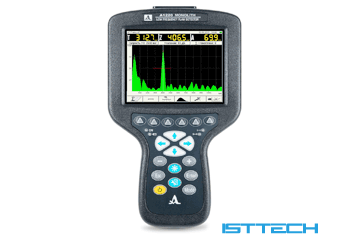

А1220 MONOLITH超声波探伤仪是一个紧凑的电子装置,配备了一个大的高对比度 TFT 显示屏和一个键盘;
尽管具有多功能性,但由于其直观的界面和图标菜单可快速访问仪器的主要设置和功能使得仪器易于使用;
探伤仪的人体工程学设计及其轻巧的重量(低至 800 克),以及将电子单元固定在专用垫中的能力,使仪器在难以触及的区域操作方便,并允许其在高度;
所有检查结果都记录在仪器的内存中,并可通过 USB 端口传输到外部 PC 以进行进一步处理;
其他说明:

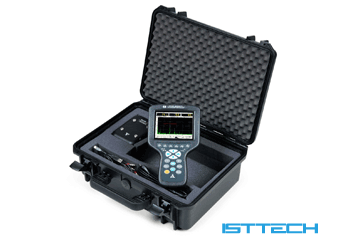

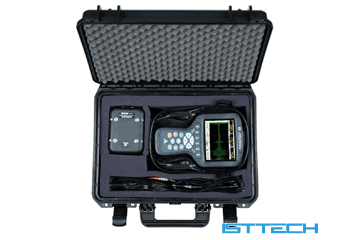

А1220 MONOLITH超声波探伤仪 由一个带有大型高对比度彩色 TFT 显示屏和键盘的电子单元和一个 24 单元矩阵天线阵列组成,该阵列基于分离组合换能器的原理工作。天线阵列的元件是弹簧加载的,因此可以在非常粗糙和不平坦的表面上工作。
该设备在内置 LCD 显示屏上提供各种形式的测量结果显示:
*作为 A 扫描
传统形式的信号显示。以 A 扫描形式呈现的信号便于测量检测对象的厚度、搜索和分析对象各个区域的缺陷。同时该设备的全数字路径提供了以检测形式和无线电信号形式呈现的信号,这对于分析操作员接收到的数据尤其重要。这为接收信号的解释提供了额外的可能性,即区分有用信号和噪声,区分来自各种类型反射体的信号。
*以 B-、C-、D- 扫描的形式
以平行和垂直于天线阵列的表面的测试对象的纵向和横截面的形式呈现超声波测试的结果。B-、C-、D- 扫描可以让您更全面地了解物体的内部结构。
操作模式
А1220 MONOLITH超声波探伤仪有三种主要操作模式:

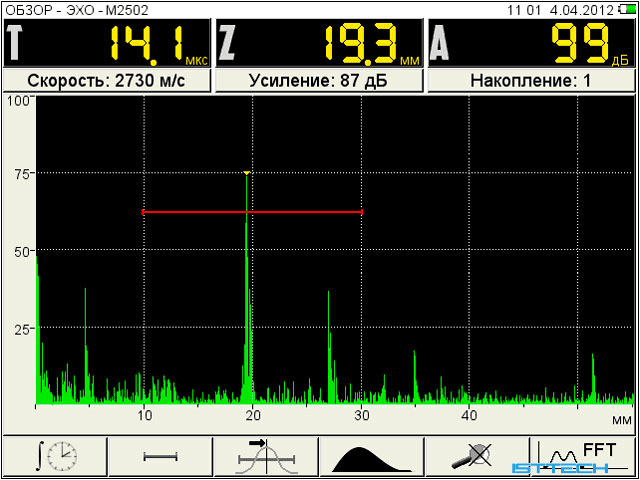

*回声模式

实时信号呈现。提供了执行以下测量方法的可能性:通过选通中信号的*大值、通过信号**次超出选通电平、将选通中的所有信号相加、ACF功能)。仪器屏幕显示A-Scan信号的工作区域和主要测量参数——超声时间、间断深度、信号幅度。

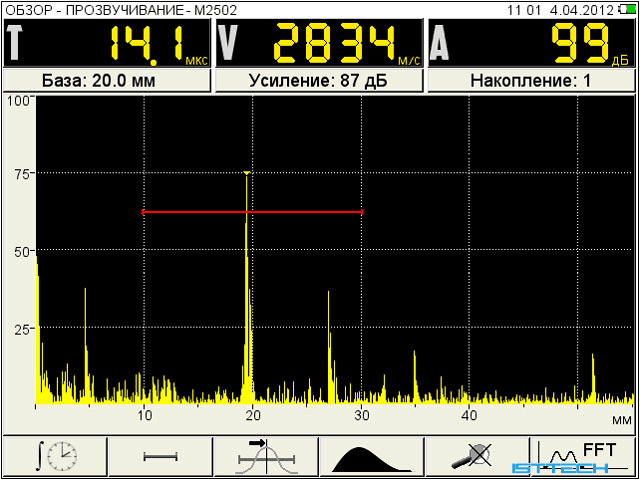

*声音模式

此模式适用于在固定测量基础上对受控对象进行表面探测和穿透探测。控制是通过两个单独连接到电子单元的传感器进行的,它们沿线安装或彼此相对(取决于所选的测量方法)。设备屏幕显示信号A-Scan的工作区域和主要测量参数——超声波的时间和速度,信号的幅度。

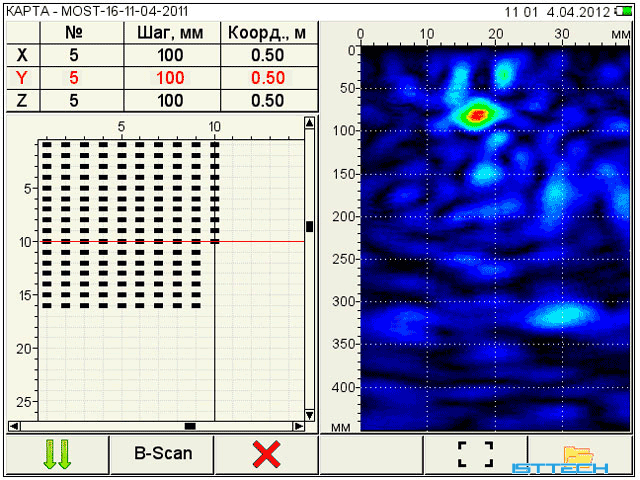

*地图模式

MAP 模式旨在形成一组垂直于表面的测试对象横截面图像,当使用天线阵列沿先前标记的线以恒定步长扫描时,通过纵向和横向设置扫描步长,可以了解整个物体的内部结构。

技术规格:
*大数据采集长度(剪切波)
 2150 毫米
*大数据采集长度
 1600 微秒
*大穿透深度(混凝土等级 400
 600 毫米
圆柱形材料缺陷的*小尺寸
 30 毫米
A-scans 的数量,可以在 MAP 模式下保存
 200
材料速度范围
1000 – 9999 /
脉冲重复率
1 – 50 赫兹
*大检查尺寸(MAP模式)
平方米
接收带宽
10 – 300 kHz
增益设置范围
 0  100 dB,步进 1 dB
电源供应
内置电池
操作时间
14 小时
电子单元尺寸
260 х 156 х 43 毫米
电子单位重量
800 克
天线阵列尺寸
139 х 105 х 89 毫米
天线阵重量
1.1kg
