A1040 MIRA 超声波断层成像仪

A1040 MIRA超声波断层成像仪是目前先进的仪器设备，用于测试混凝土结构内部存在的缺陷，并以三维图形或层析图片进行显示。超声波断层成像仪为全自主测量单元，用于数据采集和层析处理，测量单元包含一个矩阵天线阵列，该矩阵天线阵列由48个（12个模块，每个模块包含4个换能器）具有干点接触和陶瓷耐磨**的剪切波宽频带换能器组成，每个换能器都配有独立的弹簧悬架，因此可以对不平整的表面进行检测；

  【视频播放】

应用范围:

- 装配式整体式混凝土结构检测、如套筒内灌浆饱满度、结构缺陷；
- 寻找地铁和铁路隧道衬砌后方的孔洞和空隙、无砟轨道板灌浆质量情况、盾构板壁后注浆质量情况检测；
- 评估建筑结构完整性，可检测厚度达2.5米的混凝土构件；
- 钢筋混凝土中钢筋和其他元素（钢筋导管、锚、空心管、电缆、空心管）的定位
- 检测混凝土体结构、钢筋混凝土、自然石块中的外来包体、孔洞、空隙、分层、裂缝等病害；
- 检测桥梁预应力管道注浆质量检测
- 检测厚度达2米的大理岩或花岗岩构件
- 检测钢筋混凝土桥梁加固的情况
功能特点：
单面测试物体的内部结构缺陷及厚度

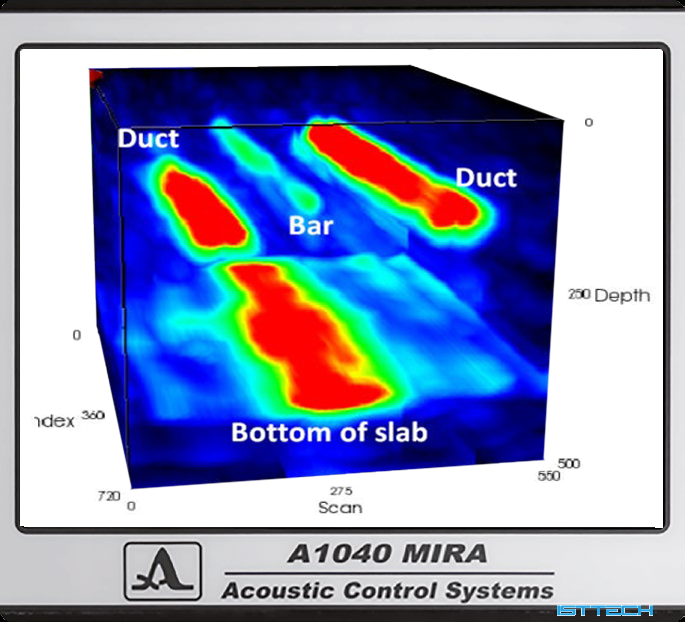

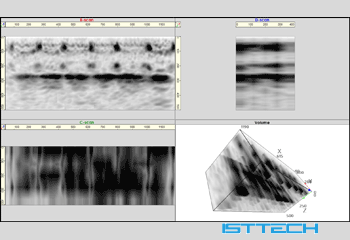

被测物体内部结构可视化，可显示物体内部结构的3D图像和物体的B、C、D-Scan
- 可视化的软件允许查看重建内部结构的不同切片
- 可探测的缺陷的尺寸：
圆柱体缺陷——直径大于10毫米
球体缺陷——直径大于20毫米
高效率，构建测试位置的层析图仅需几秒钟；
自动计算超声剪切波在测试体中的传播速度；
干接触式剪切波传感器，带陶瓷防磨冒，无需耦合剂，适合于粗糙表面的测量；
天线阵列包含48个传感器，传感器有弹簧支撑，可适应不规则的表面；

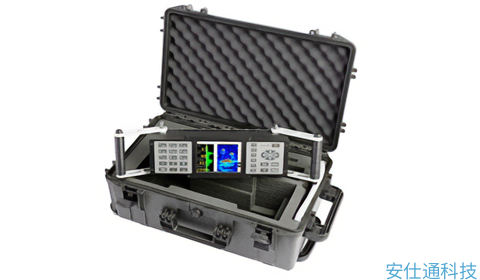

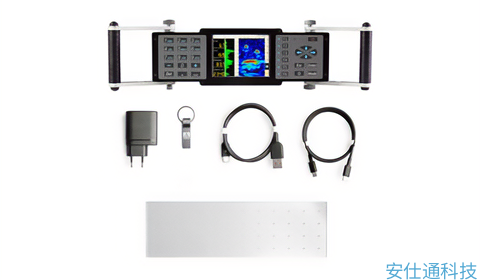

设备介绍：
（1）仪器的表面上的激光发射器投射在测试对象表面的激光束，在对测试对象进行完整的技术诊断期间，操作员可以正确地保持天线阵列的移动步长

（2）手持轻便机身和可调整把手帮助操作员从水平、垂直甚至头顶姿势操作仪器，仪器主体下部的参考标尺设计为设备方便地定位缺陷

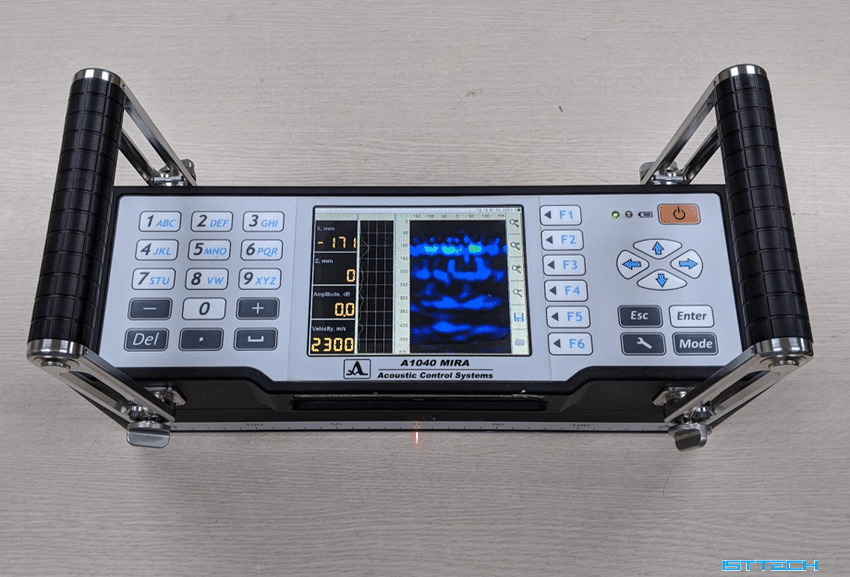

（3）明亮的5.7' TFT彩色显示屏和键盘允许操作员轻易地调整仪器参数、选择操作模式、观察采集结果等，进而进行初步分析

（4）内置可充电电池可为系统持续供电至少8小时，除此之外系统还可直接由AC电源供电工作

（5）仪器允许通过专用软件将数据传输到外部PC进行进一步处理

软件介绍：
系统包含一套后处理专用的软件，在外部PC上进行**处理，该软件可以从仪器中读取数据并以断层图或3D形式呈现，用户更容易理解被测对象的内部结构，被测对象内部每一个反射体的坐标都可以从软件中读取。


操作模式:


(1) 查看模式                                                            (2) map模式
超声波断层成像仪  技术规格：
通道数：12
矩阵换能器孔径中传感器数：48
超声波速度范围： 1000 - 4000 m/s
工作频率范围： 10 - 100KHz
混凝土*大检测深度：  2500 mm
钢筋混凝土*大检测深度：  800 mm -1200mm
厚度测量*大精度： ±(0.05*X+10) mm, X为测的厚度值
定位缺陷深度的测量范围： 50-800mm
缺陷深度定位*大精度：  ±(0.05*X+10) mm, X为测的厚度值

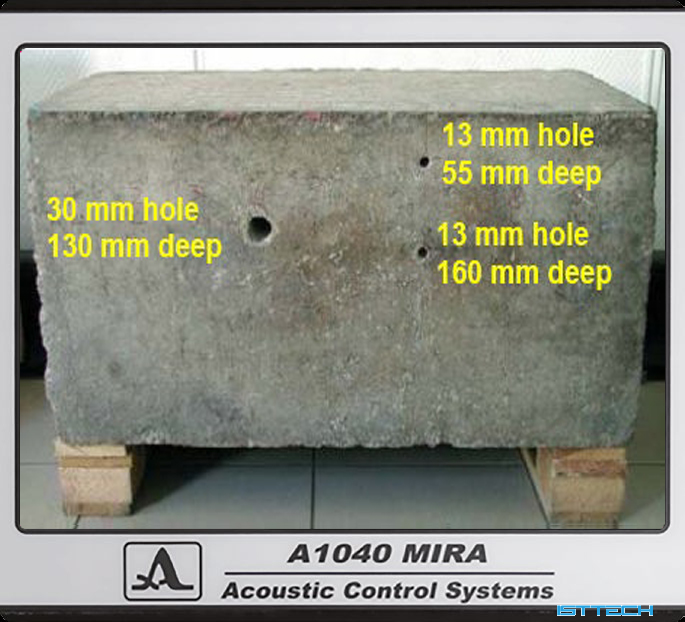

识别*小缺陷尺寸：  直径20mm（球形）、10mm（长度至少200mm，深度在50mm-800mm）
测试时间：  < 3S
电源：内置电池/外接电源
工作时间（电池）:  >8 h
工作温度范围:   -20℃ - +55℃
重量： 4.5 Kg
尺寸： 370 х 150 х 145mm
