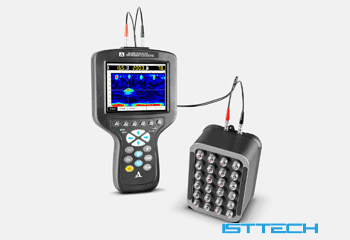

A1040 MIRA 3D混凝土阵列式三维超声成像仪 多探头阵列超声成像仪

A1040 MIRA 3D 阵列式三维超声成像仪（混凝土结构三维成像检测仪）是目前工程领域先进的仪器设备，单侧对混凝土内部结构进行2D/3D成像，用于检测混凝土结构内部存在的缺陷。测量单元包含一个由 32个(8个模块，每个模块包含4个元件)剪切波传感器组成的矩阵天线阵列。设备可扩展为两个(A1040 MIRA 3D Pro)或多个矩阵天线阵列，每个换能器都配有独立的弹簧悬架，可以对不平整的表面进行检测。

A1040 MIRA 3D阵列超声成像仪 应用范围:

评估混凝土结构的完整性，可检测厚度达4.5米/6米 (3D&3D Pro) 的素混凝土结构；

检测混凝土结构、钢筋混凝土、石材、耐火砖等类的空洞、分层、裂缝等病害；

隧道衬砌质量检测，如不密实、空洞、脱空及厚度检测，道床与管片脱空检测；

桥梁结构检测，如梁体腹板、顶板及底板质量、抽拔棒预应力管道注浆质量等检测；

装配式混凝土结构检测，如叠合楼板结合面的剥离、脱粘，无波纹管钢筋浆锚搭接的浆饱满性检测；

高衰减材料制成的结构、水利坝体、大型挡土墙、大型桥柱、核电混凝土结构等内部缺陷及厚度检测；

在检测条件受限情况下，从单面测试结构的厚度；

*阵列超声成像法检测叠合楼板结面缺陷*

符合标准：

中国工程建设标准化协会标准：T/CECS 1189-2022 装配式混凝土结构检测标准

住房和城乡建设部：JGJT485-2019 装配式住宅建筑检测技术标准

河北省：DB13（J）-T8327-2019 装配式混凝土结构建筑检测技术标准

江苏省：DB32∕T 3754-2020 装配整体式混凝土结构检测技术规程

广东省：DBJT15-199-2020 装配式混凝土结构检测技术标准

山东省：DB37T 5106-2018 装配式混凝土结构现场检测技术标准

浙江省: DBJ33/T 1270-2022 装配式混凝土结构检测技术规程

上海市：DB31/T 1200-2019 相控阵超声成像法检测混凝土缺陷技术规程

江苏省：TJSJTQX 51-2024水泥混凝土内部缺陷阵列超声法检测技术规程

功能特点：

- 单面检测物体的内部结构及厚度，检测时无需耦合剂

- 点接触剪切波传感器，带陶瓷防磨**，传感器有弹簧支撑，适合于粗糙表面的测量

- 内部结构可视化，可显示物体内部结构的3D图像和B、C、D-Scan不同视角的视图

- 即时显示测量结果，现场或离线对结构进行2D/3D成像，对结构进行全面评估

- 高效率检测，构建测试位置的图像仅需几秒钟，可点检测或区域面积检测

- 天线阵列可扩展性，可选择32、48、64个传感器的天线矩阵阵列

- 控制单元与采集单元可一体式检测，也可分体检测，适用不同检测场景

- 可探测的缺陷的尺寸：

圆柱体缺陷——直径大于10毫米

球体缺陷——直径大于20毫米

- 独特的E-Boosting功能，适用于大体积结构以及高衰减性材料的检测

其他特点：

FMC全矩阵数据采集，TFM全聚焦实时三维成像

独特的E-Boosting能量提升功能，检测范围*大提升至6米

开口裂缝深度检测模式，定量评估裂缝深度

可扩展孔径，配置两个和更多的阵列单元，提高检测精度及灵敏度

通过安装在平板电脑或笔记本电脑的独立应用程序进行远程控制

控制单元中的安卓应用软件，可现场实时2D/3D成像

采用新颖的低噪声A-DPC传感器技术，实现高穿透深度和灵敏度

标准交付套件中的桌面应用软件INTROVIEW提供2D/3D成像数据分析

*3D可视化后处理软件

系统包含专用3D可视化后处理软件 MIRA-NEO ，在外部PC上进行**处理，软件可以以多视角视图、3D图形呈现，可进行切片、切面处理，对某一关注点深入处理，使用户更容易理解被测对象的内部结构。可视化评估软件 MIRA-NEO (12个月免费更新)也可选择IntroView Concrete 后处理软件，也可对A1040 MIRA 3D&3D Pro的数据进行处理分析。

混凝土超声波断层扫描仪  技术规格：
通道数：8（可扩展到 16、32等）
矩阵换能器孔径中传感器数：32（可扩展到 64、96 等）
超声波速度范围： 1000 - 4000 m/s
工作频率范围： 10 - 100KHz
混凝土*大检测深度： 4.5m / 6 m (3D/3D Pro)
钢筋混凝土*大检测深度： 1000 mm /1600mm  (3D/3D Pro)
厚度测量*大精度： ±(0.05*X+10) mm, X为测的厚度值
缺陷深度定位*大精度：  ±(0.05*X+10) mm, X为测的厚度值
识别*小缺陷尺寸：  直径20mm（球形）、10mm（长度至少200mm，深度在50mm-800mm）
测试时间：  < 3S
电源：内置电池/外接电源
工作时间（电池）:  >8 h
工作温度范围:   -20℃ - +55℃
重量： 2.95 Kg
尺寸： 200×125×100mm
