检测混凝土结构、岩石中的孔洞、空隙、分层、裂缝等病害;
装配式混凝土结构检测以及评估结构的完整性;
寻找地铁、铁路、水利隧道衬砌内部以及后方的孔洞和空隙等缺陷;
桥梁预应力管道注浆质量检测、盾构管片壁厚注浆质量检测、轨道板灌浆质量检测;
在检测条件受限的情况下,从单面测试结构的厚度以及检测缺陷;
寻找钢筋混凝土中,管径大于10毫米的金属或塑料管道,以及直径大于20毫米的空洞等;
满意度:
销量: 0
评论: 0 次
新功能——E-Boosting能量提升!
E-Boosting功能:
A1040 MIRA 3D混凝土超声断层扫描仪 从 3米 的检测范围提升到 4.5米;
A1040 MIRA 3D Pro混凝土超声断层扫描仪 从 4米 的检测范围提升到 6米;
【视频播放】
产品描述

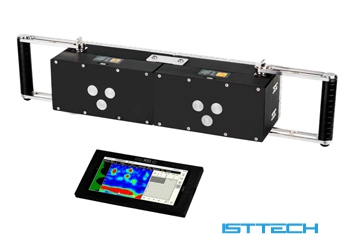

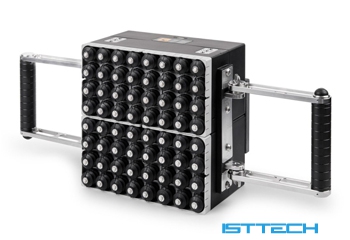

A1040 MIRA 3D PRO 是一种低频超声断层扫描系统,适用于手动和自动评估具有扩展孔径的混凝土结构,适用于极深的穿透应用。由于其新颖的 64 A-DPC® 传感器技术,它通过在每个仪器位置实施 3D FMC / TFM 提供无与伦比的检测范围、缺陷检测能力和成像分辨率。

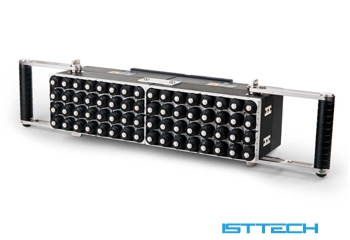

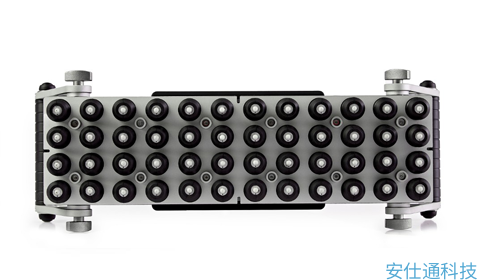

该仪器由两个轻量级基本单元组成,每个单元包含 4 x 8 主动干点接触传感器,集成脉冲发生器接收电路和并行 DAQ 电子设备,无线连接到功能强大的智能手机或平板电脑,通过并行图形处理器实现图像重建和可视化,该硬件解决方案可实现实时 3D-TFM 成像。
通过使用特殊的传输技术(例如增强的突发能量),结合 8 x 8 单独驱动的 A-DPC 探头,实现了出色的穿透深度。为了进一步扩展检查范围,可以在一个配置中由两个或更多阵列单元使用任意孔径扩展。
INTROVIEW® Pro – 用于远程单元控制和大数据 3D 可视化和分析的台式机或笔记本电脑软件是标准交付套件中提供的仪器的重要组成部分。
用户定制开发的开放数据格式——离线和在线应用程序——完善了这款非凡仪器的功能包。
主要应用
超声波断层扫描仪 A1040 MIRA 3D PRO 是先进的系统配置,用于对高散射材料进行超声波检测,例如混凝土和钢筋混凝土、岩石、复合材料、陶瓷、环氧树脂、耐火材料等
检测混凝土结构、岩石中的外来包体、孔洞、空隙、分层、裂缝等病害
装配式混凝土结构检测以及评估结构的完整性
寻找地铁、铁路、水利隧道衬砌内部以及后方的孔洞和空隙等缺陷
桥梁预应力管道注浆质量检测、盾构管片壁厚注浆质量检测、轨道板灌浆质量检测
在检测条件受限的情况下,从单面测试结构的厚度以及检测缺陷
寻找钢筋混凝土中,管径大于10毫米的金属或塑料管道,以及直径大于20毫米的空洞等
技术规格
仪器类型
内置矩阵换能器阵列的多通道超声脉冲回波断层扫描仪
通道数
16(每通道4个传感器,可扩展至 32等)
矩阵换能器孔径中独立传感器的数量
64(可扩展至 96、128 等)
超声波换能器的类型
具有陶瓷耐磨**和集成脉冲接收器电子设备的有源干点接触 (A-DPC®) 传感器
带宽
从 10 到 100 kHz
材料声速范围
从 1.000 到 4.000 m/s(从 40 到 157 英寸/秒)
钢筋混凝土的*大穿透深度
超过 4.000 毫米(157 英寸)
电池工作时间
长达 10 小时
不带把手的*大尺寸
400x125x100 毫米(15.8 x 4.9 x 3.9 英寸)
装有电池、手柄和平板电脑的电子装置的*大重量
5.6 公斤/12.3 磅
运行条件
空气温度范围
从 -10 到 + 50°С(从 14 到 122°F)
+35°С / 95°F 时的相对空气湿度,*大值
95 %
交付配置
带有 32 个 A-DPC® 传感器的电子单元 A1040 MIRA 3D
1
可调节手柄
2
带保护壳的平板电脑
功能测试参考块
可更换锂离子蓄电池
6
充电器
可互换电源插头(美国/英国/欧盟)
3
电源 USB-C 电缆
USB-A 转 USB-C 数据线

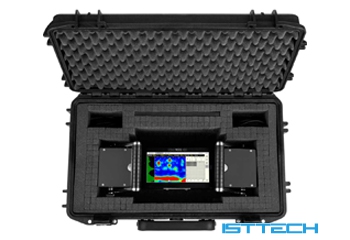

带有定制泡沫镶嵌的硬壳
六角螺丝刀 4.0
螺丝刀 Hex-Plus 2.0
用于文件的纸板箱
保修证书
操作手册

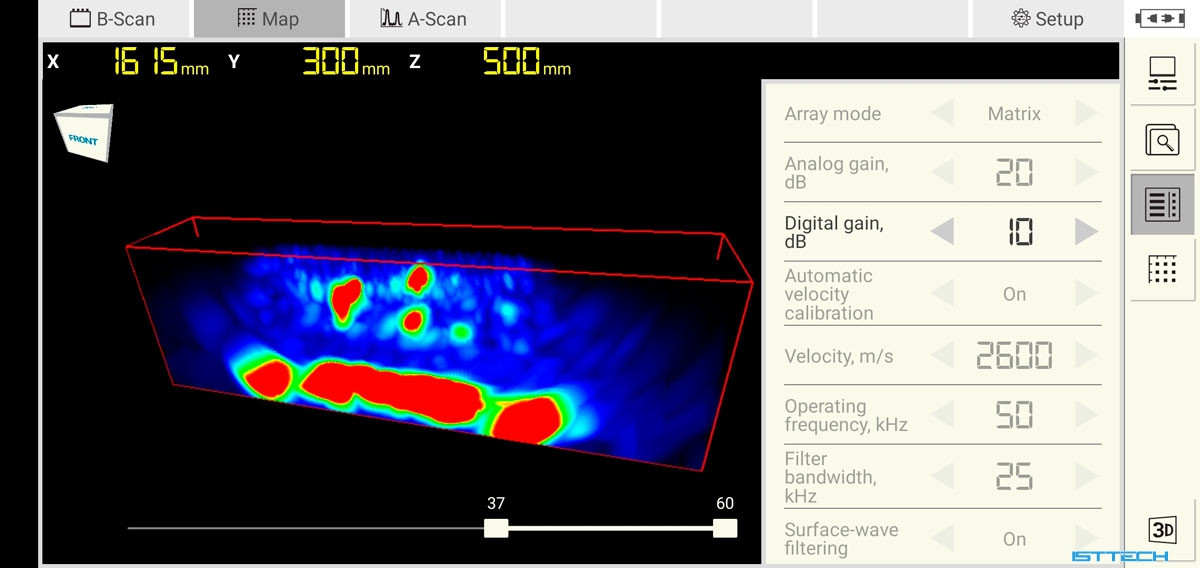

可实时3D显示查看

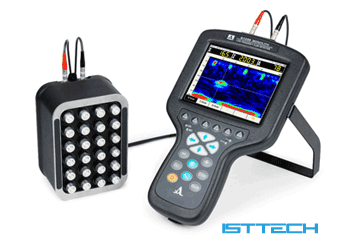

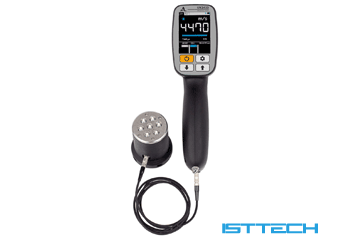

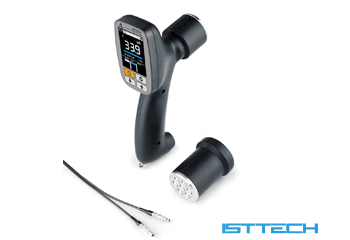

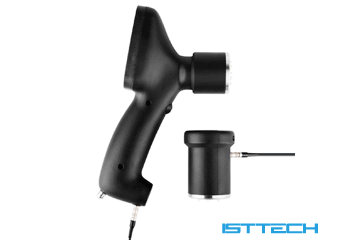

A1410 超声波脉冲速度测试仪
在存在物体的双向通道的情况下,在由混凝土、钢筋混凝土和天然石材制成的控制物体中寻找外来夹杂物、空洞、非溢出物、分层和裂缝;通过构建相关(校准)曲线来评估混凝土强度,该曲线反映了超声波在物体中传播的时间和速度与其物理和机械性能和物理状态的依赖性;受控对象的*大厚度为 2,500 毫米。检查厚度达 1,000 毫米的钢筋混凝土结构。评估混凝土主干和支柱的承载能力。估计材料的老化会随着时间的推移而发生变化情况评估材料的孔隙率和破裂

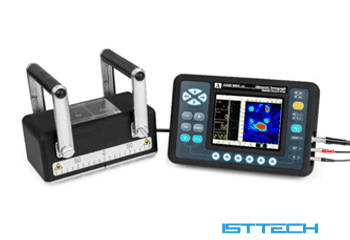

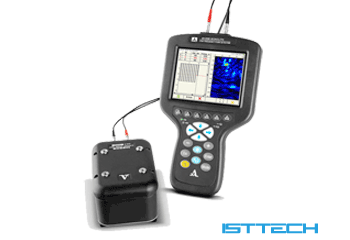

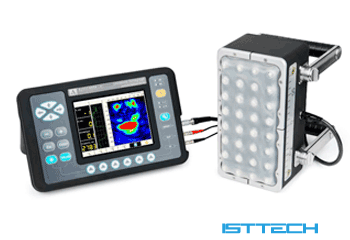

А1220 MONOLITH 超声波探伤仪
单面测量混凝土制品的厚度;使用一个低频干点接触天线阵列,具有剪切波和标称频率 50 kHz,可以对高达 3 000 毫米的混凝土物体和高达 600 毫米的钢筋混凝土结构进行厚度测量;单面检测在由钢筋混凝土、石材和类似材料制成的产品和结构中寻找外来夹杂物、空洞和裂缝;粗粒材料内部结构的研究;

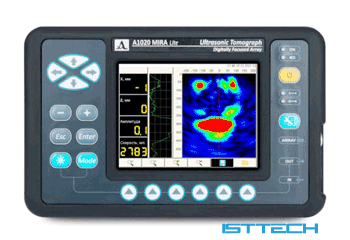

A1020 MIRA Lite 混凝土超声断层扫描仪
评估结构的一致性,检查厚度不超过 1000 毫米的混凝土结构;寻找混凝土、钢筋混凝土和天然石材中的异物夹杂物、空洞、空隙、分层、填充物泄漏和裂缝;在钢筋混凝土中寻找直径超过 10 毫米的塑料和金属管道;检查现浇结构中的下部结构、柱子等检测填充物的空隙和泄漏;寻找地下和铁路隧道衬板背面的空隙和空腔;耐火材料的检测;单面测试结构的厚度测量;

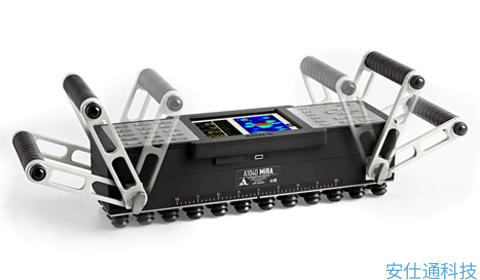

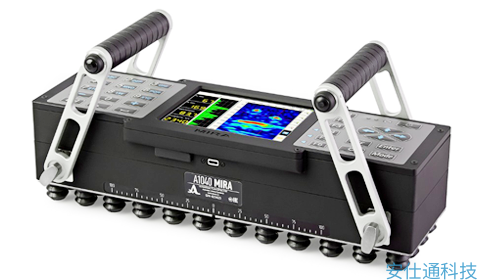

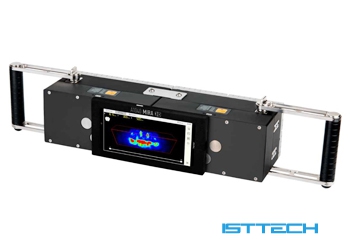

A1040 MIRA 超声波断层成像仪
装配式整体式混凝土结构检测、如套筒内灌浆饱满度、结构缺陷;寻找地铁和铁路隧道衬砌后方的孔洞和空隙、无砟轨道板灌浆质量情况、盾构板壁后注浆质量情况检测;评估建筑结构完整性,可检测厚度达2.5米的混凝土构件;钢筋混凝土中钢筋和其他元素(钢筋导管、锚、空心管、电缆、空心管)的定位;检测混凝土体结构、钢筋混凝土、自然石块中的外来包体、孔洞、空隙、分层、裂缝等病害;检测桥梁预应力管道注浆质量检测;

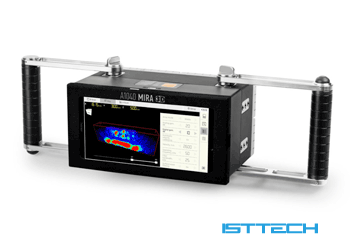

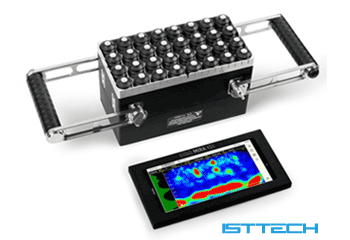

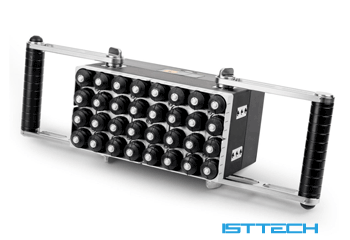

A1040 MIRA 3D混凝土超声波断层扫描仪
评估建筑结构完整性,可检测厚度达3米的素混凝土构件;钢筋混凝土中钢筋和其他元素(钢筋导管、锚、空心管、电缆、空心管)的定位;检测混凝土体结构、钢筋混凝土、自然石块中以及耐火材料的外来包体、孔洞、空隙、分层、裂缝等病害;寻找地铁和铁路隧道衬砌后方的孔洞和空隙、无砟轨道板灌浆质量情况、盾构板壁后注浆质量情况检测;检测桥梁预应力管道注浆质量检测;检测钢筋混凝土桥梁加固的情况;
