CQCT 混凝土结构质量扫描系统

1. 产品概述

该产品主要针对大体积混凝土内部缺陷、浇筑密实性均匀等进行扫描检测，其主要特点在解决了传统 CT 扫描对板状结构内部缺陷无法有效的弊端，创新性的增加能量成像，在检测精度和结构适用方面有了质提升，根据混凝 土结构检测的特点，采用了轻量化、高灵敏度指向性强IEPE传感器，便于现场耦合与测试效率的提高，可广泛应用于铁路、公水利、建筑等行业相关混凝土质量扫描检测。

2. 适用范围

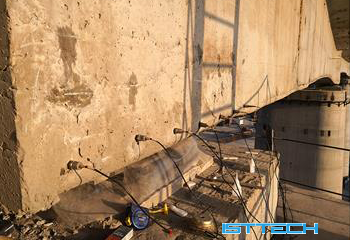

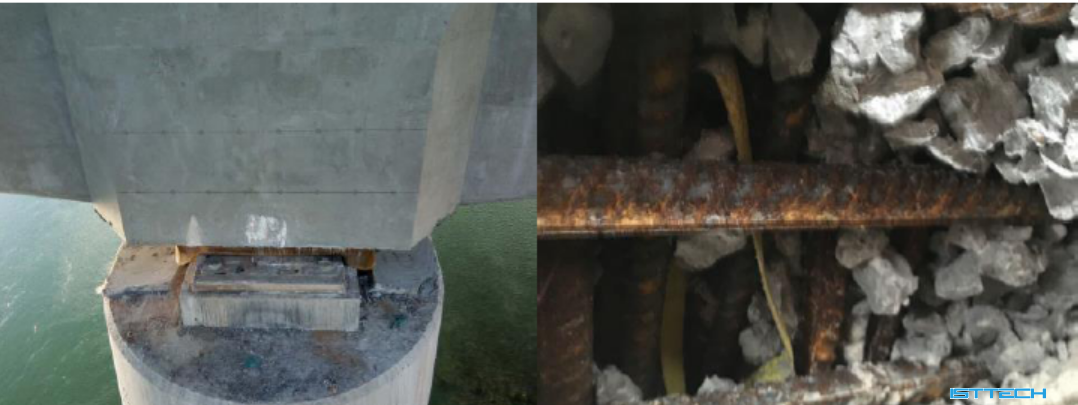

适用于桥梁的零号块、腹板、底板、顶板、支座、墩、柱的混凝土均匀性与缺陷分布，岩体质量及缺陷分布，水利大坝、引水洞、建筑物等具有双面测试条件的混凝土及岩体结构。

3. 依据标准

《水工混凝土结构缺陷检测技术规程》（SL713-2015）

《水利水电工程物探规程》（SL 326-2005）

《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）

3. 产品优势

系统噪声水平低，采集精度高；

可支持无线传输功能，操作便捷；

多通道动态连续采样，测试效率高；

受钢筋影响小；

智能化人机交互功，使检测工作更具科技感；

多档量程切换可适用于种结构；

支持电荷和 IEPE 两种信号模式；

系统拓展性强，*大可至 256 通道；

现场可一键成像，无需特殊计算；

4. 仪器参数

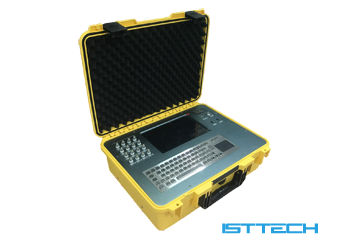

平台：一体嵌入式平台；

操作系统：windows ；

信号传输方式：有线传输；

噪声处理：平滑、滤波等机能；

分析方法：走时成像信号振幅综合迭代；

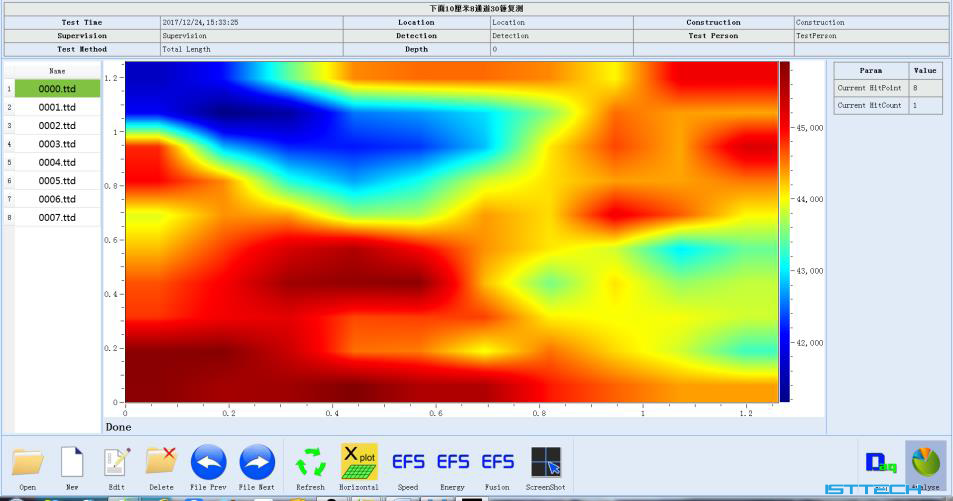

成像机能：一键快速屏幕成像，无需单独特殊分析；

程序模式：波速层析成像、能量层析成像、综合成像；

可接收信号通道数：独立16通道，*大可扩展至256通道；

多通道动态连续采样；

多档量程切换可适用于种结构；

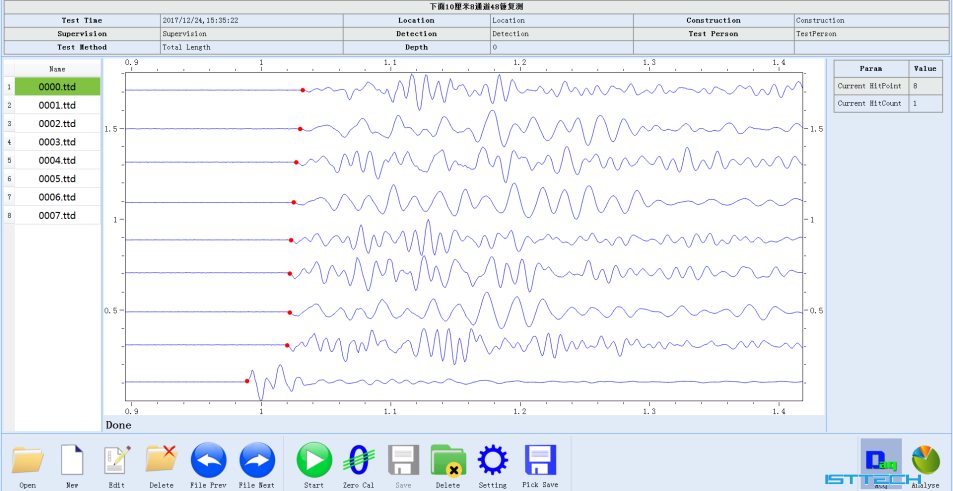

信号放大 /缩小：测试波形支持鼠标放大 /缩放；

支持电荷和 IEPE IEPE 两种信号模式；

频带宽度（采集系统）：1-60KHz

工作温度：-30～50℃；

采样频率：综合性能大于1000kHz；

采样精度：物理24位；

动态范围：不小于60dB；

测试范围：0.5m至200m；
