PRODUCTS DISPLAY
装配式混凝土结构套筒灌浆质量检测专用设备;内窥法套筒灌浆饱满度检测;内窥法检测钢筋插入长度;依据标准:GB/T 33886-2017、T/CECS 683 – 2020、T/CECS 1189-2022 、DBJ33/T 1270-2022、DB32/T 3754-2020等;
满意度:
销量: 0
评论: 0 次

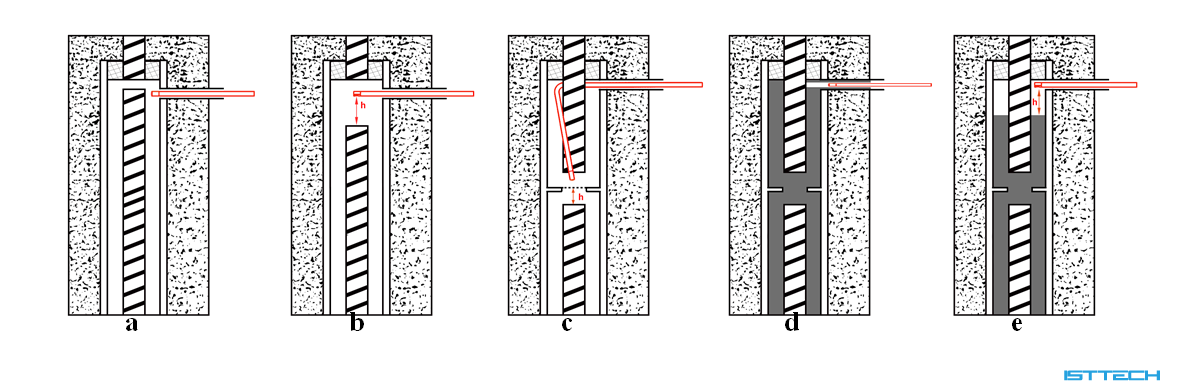

应用—观察套筒内钢筋插入长度及灌浆饱满度情况
① 三维测量内窥镜观察套筒内钢筋插入长度:
a)判定钢筋插入长度是否满足要求
b)测量连接钢筋插入段末端到出浆孔道的相对距离是否满足要求
c)测量钢筋末端与限位挡卡的垂直距离
② 三维测量内窥镜观察灌浆饱满度情况:
d)检测孔道末端周边的灌浆料是否密实
e)测量预成孔与灌浆料上表面的垂直距离
3D云图扫描建模、快速测量
l点到点、点到线、多段线、面积、深度等多种测量方式
l测量精度≥95%,测量结果标准精度值0.1mm,*小精度值0.01mm
l微调导航键与视窗辅助,微调选点,置信度辅助选点,精准测量
l即拍即测,测量图像支持重复测量
高精度快速全局扫描3D云图
l快速全局扫描查看3D实物云图
l垂直深度云图,*大深度自动测算
l3D云图XYZ坐标显示,任意剖视图,轻松定位内部缺陷深度、高度差等位置
l基准平面平移,深度值实时变化
模块式设计
主机系统、管线系统、电源系统可拆卸分离,兼容4.0/5.0/6.0mm测量管线系统,可选择直视、侧视视向,根据需求定制管线长度,满足不同工况需求。
规格参数
基本参数
探头直径
4.2/5.0mm,选配3.8、6mm
标准精确度
0.1mm
像素
100万
测量分辨率
0.01mm
屏幕尺寸
7英寸触摸屏 人性化界面按键
准确度
≥95%

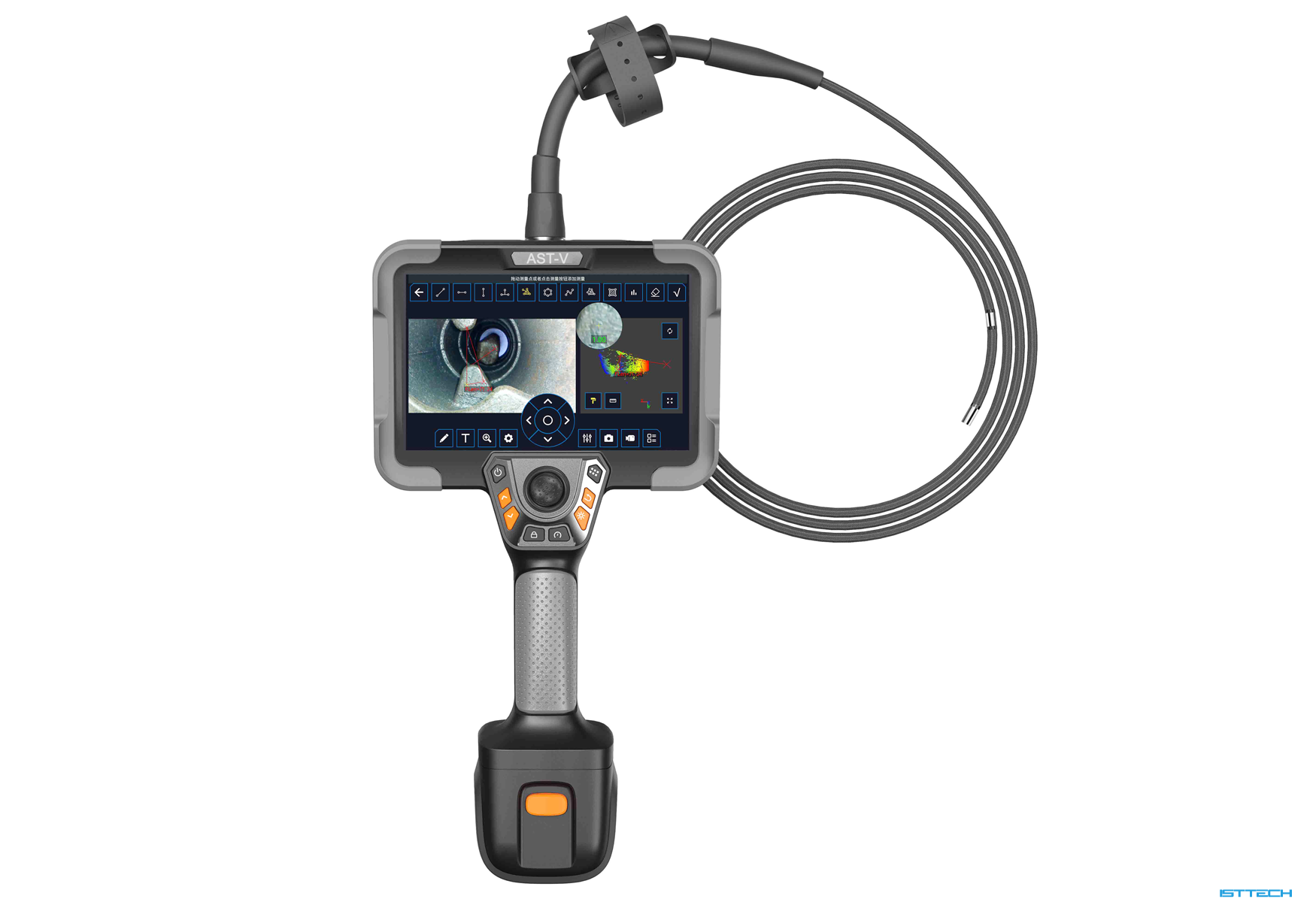

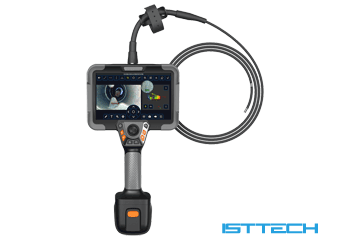

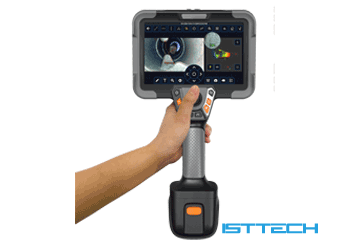

整机结构
手持一体化主机
转向方式
360°电动一体转向结构
外壳材质
工程合金材料+航空铝合金
景深
10-100mm
管线材质
耐磨钨合金丝编制管

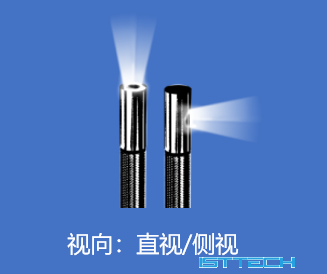

视向
直视/侧视
屏幕分辨率
1920*1200
探头定位
转向锁定,可微调探头
光源
光纤
有效工作长度
1m(其它长度可定制)
弯曲角度
180°
续航时间
4小时,可支持在线充电使用
视场角
90°/120°
电池容量
7.4V/6400mAH
视频输出
HDMI同屏输出
储存介质
内存储/SD卡/U盘(选装)
防水、防尘等级
探头、物镜、管线能承受IP67防水
整机重量
约2.3kg(含电池模块)
操作系统
实时智能多任务操作系统
兼容性
兼容不同规格的管线系统
数据接口
USB×1 、mini HDMI×1、Type-c×1、SD卡口×1、3.0耳机孔×1

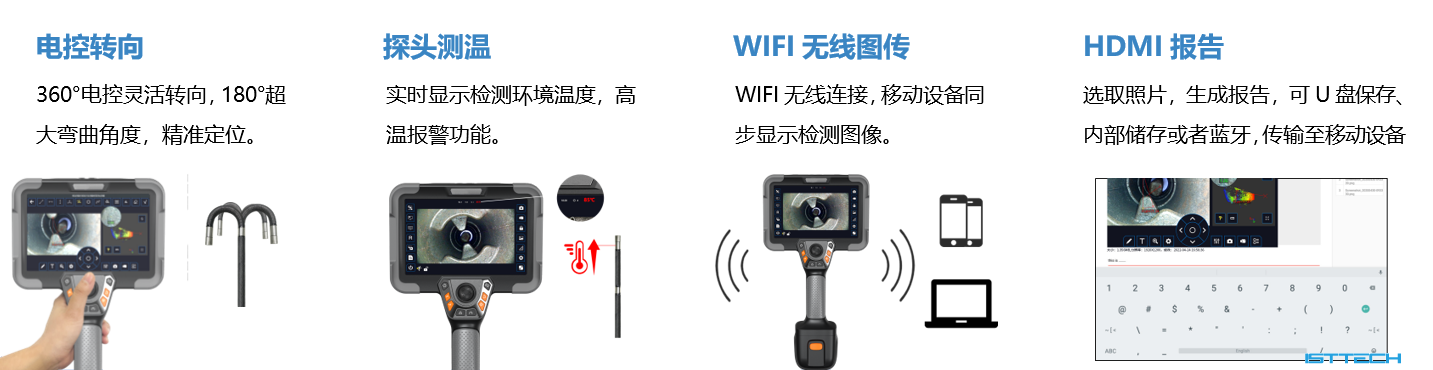

产品功能
拍照格式
jpg
无线图传
无线传输图像到手机、电脑等终端
录像格式
MP4

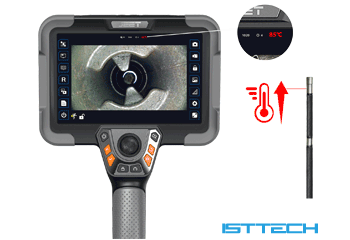

探头温度显示
探头温度显示、高温报警(选配)
导向控制
快速/慢速电动导向调节、自动复位
曝光功能
延时曝光功能
探头锁定
转向锁定,可步进微调
矢量图坐标
屏幕上显示导向方位及弯曲度的矢量指示图
照明
灯光连续自动调节和5档手动调节
补偿
背景差异缺陷自动识别圈选
放大倍数
8倍放大
智能文件管理
支持对内存储、SD卡和USB存储介质中的文件进行复制、重命名、删除、生成报告等操作
图像显示比例
图像1:1/全屏
图像分辨率
1920 x1080/1280 x 720/640 x 480
多国语言选择
简体中文、繁体中文、英语、德语、日语、韩语、法语、意大利语
图像调节
亮度、对比度、伽马、色度、饱和度、锐度
图像特效
负片、黑白
MDI报告生成软件
选择图片、对它进行涂鸦注释,在图片下面编辑文字说明,创建检测报告,蓝牙传输检测报告
白平衡
自动白平衡
图像冻结
冻结查看,调用画笔实时涂鸦保存
三维测量
点到点、点到线、点到面测深度、面积、周长等,微调导航键与视窗辅助、置信度辅助选点,测量图像可重复测量
图像镜像、旋转
0°、90°、180°、270°
注释
文字注释、涂鸦、水印
3D云图
垂直深度云图、3D实物云图、局部剖面、任意剖面、云图XYZ坐标显示、*大深度自动测算、剖面视图查看、基准面平移并实时显示深度尺寸
双摄预览
双摄像头动态同屏显示
画中画
主屏图像与小窗照片任意切换
依据标准/防爆
防爆:Ex ib IIB T4 Gb
依据标准:GB/T 33886-2017、T/CECS 683 – 2020、T/CECS 1189-2022 、DBJ33/T 1270-2022、DB32/T 3754-2020等
配置套筒灌浆连接质量检测专用测量值功能,此功能中测量值可直接显示钢筋插入深度值和灌浆饱满程度值;
可以直接读取MTD值与钢筋直径的比例关系;
标准配置:
7寸内窥镜主机系统、4.2mm探头管径1M管线系统、5.0mm探头管径1M管线系统、USB数据线、TF读卡器、64GB内存卡、充电器、可充电电池包、产品使用说明书、产品合格证、产品保修卡、专用防摔仪器箱
