超声波断层扫描仪检测后张法预应力孔道压浆质量的技术应用

摘要：

孔道压浆密实度是决定后张法预应力结构寿命的关键。超声波断层扫描技术通过阵列成像实现缺陷精准定位与可视化，克服了传统方法主观性强、效率低的不足。本文概述该技术的原理、方法及应用效果。注意采用A1040 MIRA 3D混凝土超声波断层扫描仪检测孔道压浆密实度只适用于“抽拔棒法”；

1.  背景与需求

后张法预应力孔道压浆不密实会导致钢绞线锈蚀、预应力损失，威胁桥梁安全。传统冲击回波法对塑料波纹管效果差，探地雷达在金属管道中失效，X射线法存在辐射且效率低，工程中亟需一种直观、定量、高效的无损检测手段。

2.  技术原理

超声波在混凝土中传播时，遇压浆缺陷（空洞、松散）会发生强反射。A1040 MIRA 3D混凝土超声波断层扫描仪采用4×8阵列干式剪切波传感器（中心频率50 kHz），对构件表面进行栅格扫描。采集到的多通道回波信号经合成孔径聚焦算法处理，重构出C扫描二维图像，再组合为三维模型。密实区反射弱，缺陷区反射强，结合设置合理的阈值等参数可综合判别密实度。

3.  检测方法

设备无需耦合剂，在构件表面划定测网后逐点扫描，每个测区检测耗时约5-8分钟。数据经增益补偿后，自动显示孔道位置，读取C扫描图像中的反射异常即可定位缺陷。

A1040 MIRA 3D混凝土超声波断层扫描仪

4.  应用效果与优势

实验及工程应用表明，该技术对孔道压浆密实度“抽拔棒法”能以95%概率可靠检出，轴向定位误差小于3 cm。已在多座桥梁成功应用，且能精确定位缺陷指导补浆。相较于传统方法，它具有成像直观、可三维可视化、仅需单面检测等优势。

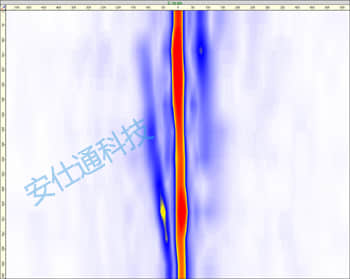

 预应力管道 - 未压浆空管的图形表现

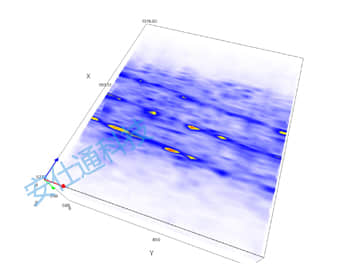

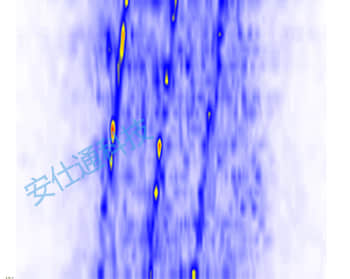

 预应力管道-已压浆且管道存在缺陷的图形表现

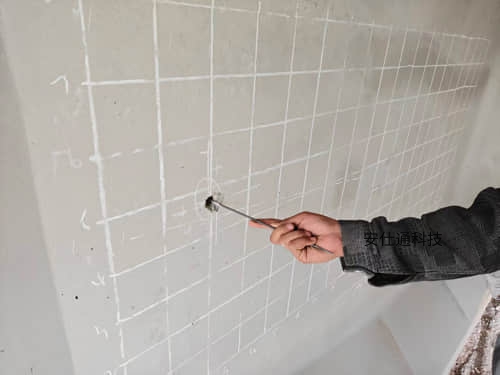

 预应力管道-缺陷定位，检测结果准确

5.  局限与展望

当前技术对金属及塑料预应力孔道缺陷辨识能力仍有待提升。未来将向多源融合（冲击回波+超声）、人工智能自动判读、检测标准体系完善及长期健康监测方向发展，以实现更全面、智能的结构状态评估。超声波断层扫描技术为后张法孔道压浆质量验收提供了可靠的可视化方案，是预应力结构无损检测的重要发展方向。
