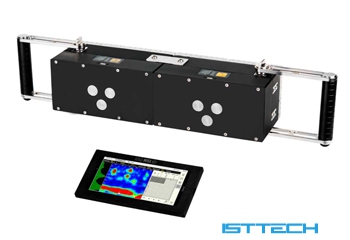

UltraPA-3D 数字式超声相控阵实时成像系统

UltraPA-3D 数字式超声相控阵实时成像系统是工程领域先进的超声检测解决方案，集成了数字式超声相控阵主机、高性能换能器阵列、智能成像软件及数据终端，通过高精度超声波技术实现对内部结构无损、实时可视化检测。系统可对结构的内部层理、裂隙、缺陷及异物进行高清成像与精准定位，通过提供实时成像结果，为决策者判断设施安全状况提供关键依据。

应用：

- 检测混凝土结构、钢筋混凝土、石材、耐火砖等类的空洞、分层、裂缝等病害；

- 隧道衬砌质量检测，如不密实、空洞、脱空及厚度检测，道床与管片脱空检测；

- 评估结构的完整性，可检测厚度达6米素混凝土、岩石等结构；

- 桥梁结构检测，如梁体腹板、顶板及底板质量、抽拔棒预应力管道注浆质量等检测；

- 装配式混凝土结构检测，如叠合楼板结合面的剥离、脱粘，无波纹管钢筋浆锚搭接的灌浆饱满性检测；

- 高衰减材料制成的结构、水利坝体、大型挡土墙、煤岩结构、核电混凝土结构等内部缺陷及厚度检测；

功能特点：

- 单面检测物体的内部结构及厚度，检测时无需耦合剂；

- 点接触剪切波传感器，带陶瓷防磨**，传感器有弹簧支撑，适合于粗糙表面的测量；

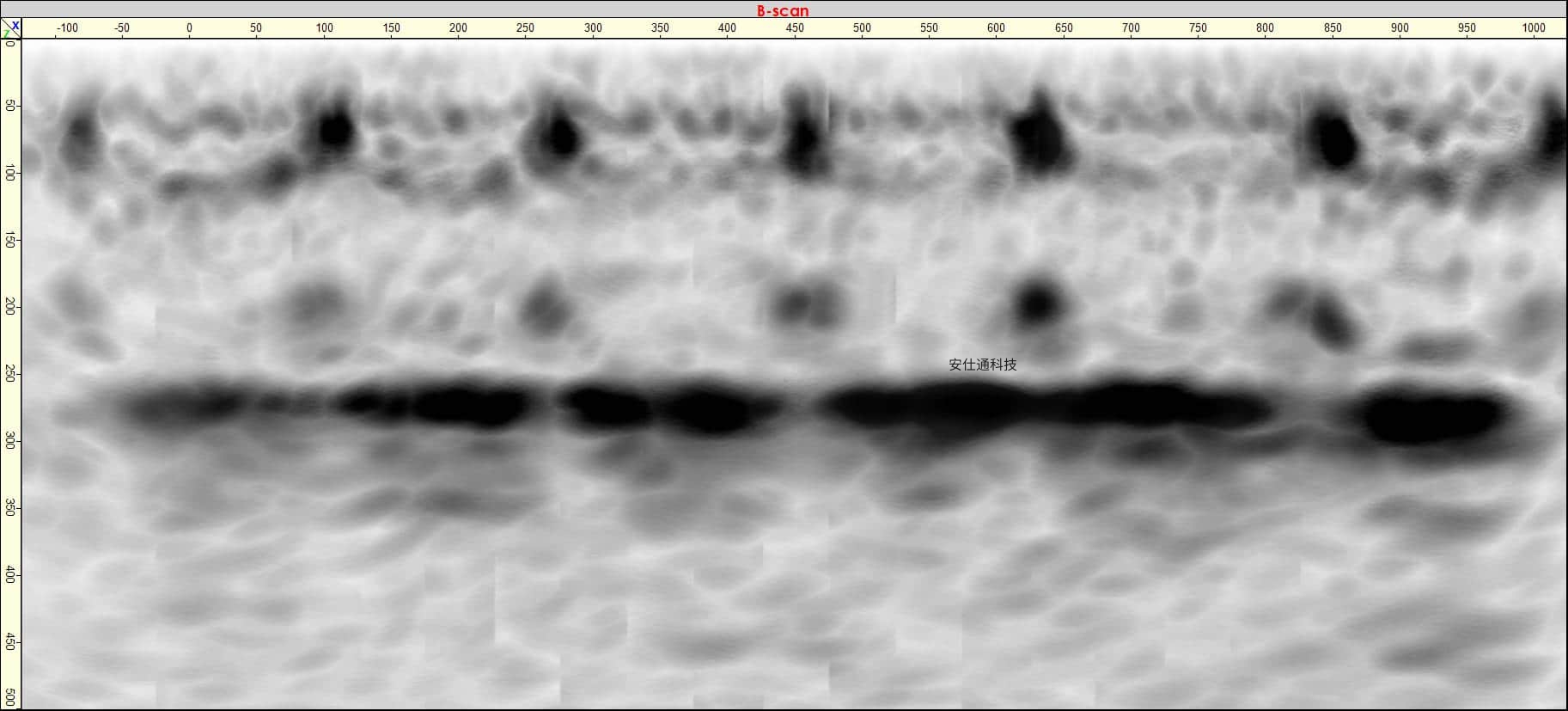

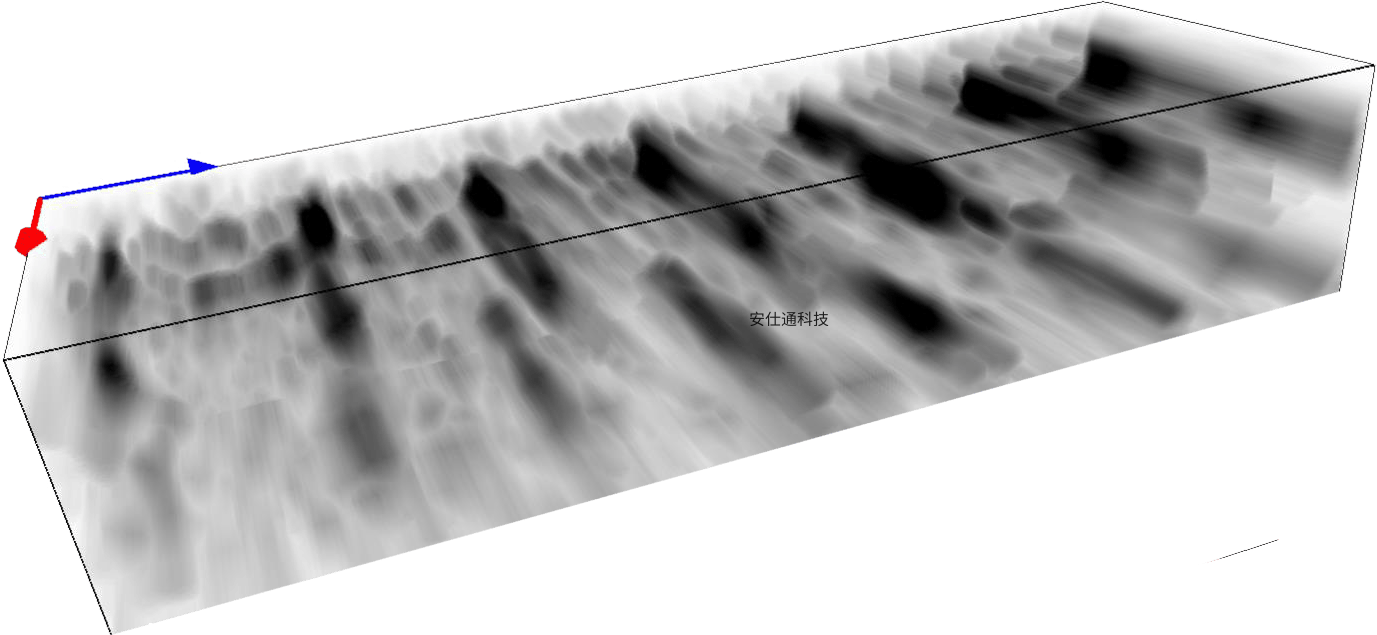

- 内部结构可视化，可显示物体内部结构的3D图像和B、C、D-Scan不同视角的视图；

- 即时显示测量结果，现场或离线对结构进行2D/3D成像，对结构进行全面评估；

- 高效率检测，构建测试位置的图像仅需3秒钟，可点检测或区域面积检测；

- 天线阵列可扩展性，支持扩展至96及128个传感器组成的更大规模矩阵天线；

- 控制单元与采集单元可一体式检测，也可分体检测，适用不同检测场景；

- 独特的E-Boosting能量提升功能，适用于大体积结构以及高衰减性材料的检测；

- 具备时间增益补偿（TGC）、数字增益补偿（STGC）、可调带通滤波功能；

- 支持多种测量模式：线性扫描模式、矩阵扫描模式、面积扫描模式、裂缝检测模式；

- 数据开放性：支持开放数据格式，允许用户为特定的离线和在线应用定制软件功能；

其他：

工程现场实现实时FMC全矩阵数据采集，TFM全聚焦三维成像；

独特的E-Boosting能量提升功能，检测范围*大提升至6米；

开口裂缝深度检测模式，定量评估裂缝深度；

可扩展孔径，配置两个和更多的阵列单元，提高检测精度及灵敏度；

通过控制单元可进行远程控制主机单元，实现检测数据的三维可视化与分析；

控制单元通过WiFi与主机无线连接，并安装有安卓专用的数据采集及控制软件；

采用新颖的低噪声A-DPC传感器技术，实现高穿透深度和灵敏度；

后处理软件支持断面扫描成像与三维立体成像，**可视化和分析功能；

INTROVIEW Pro 后处理软件：

INTROVIEW Pro 是本系统配套的**三维可视化与后处理平台，支持在外部计算机上完成深度数据处理与分析。软件集成断面扫描与三维立体成像，支持多视角视图与真三维模型交互，并提供灵活的切片、切面及投影分析功能，可针对内部关注区域进行逐层剖析与立体呈现。平台具备 C 扫描、D 扫描、厚度轮廓分析等**分析工具，帮助用户从多维度深入解析结构内部状态，全面提升检测结果的可读性与工程解释能力。

系统规格：

检测深度范围：50 - 6000 mm；

工作频率：10-100 KHz, 连续可调；

材料声速范围：1000 - 4000 m/s；

裂隙分辨率：1 mm；

裂隙测量量程：400 mm；

多通道激励系统，通道数：64；

多通道数据采样率：100-2000 KB/S，每通道；

延时精度：10 μs；

*大延时：10 ms，通道延时可独立控制；

发射*高重复频率：1KHz，可进行多周期方波发射；

实验机扩展：*大发射频率5MHz、*大采样频率25MSPS、8个独立发射采集通道；

扫描装置：内置矩阵天线阵列；

工作频率：10 - 100 kHz阵列排列：4 ×16；

传感器数量：64 （可扩展至96、128）；

传感器类型：低频宽带横波传感器，以干点接触方式发射剪切波并带有陶瓷耐磨头；

工作时间（电池）：>8 h；

工作温度范围：-20℃ - +50℃；

重量：5.6 Kg；

尺寸（不含手柄）：400 x 125 x 100 mm；

系统配置：

超声相控阵实时成像主机*1

带保护壳的便携式控制单元*1

检验样件*1

USB电缆*2

电源适配器*2

用于更换电池的螺丝刀*2

仪器箱*1

可视化后处理评估软件 INTROVIEW Pro*1
