A1040 MIRA 3D混凝土超声断层扫描仪 | 路沿石无损检测应用

来源: | 作者:ymssn | 发布时间:2023-09-23 | 503 次浏览 | 分享到:
A1040 MIRA 3D混凝土超声断层扫描仪是回波波幅成像,波幅与颜色相匹配,波幅越大图像越红。设备对于非同种材质、空气或空洞的敏感性较强,在俩层不同介质、空洞、脱空以及横向裂缝等振幅会变大,所对应的成像图形会变红。此次各个检测区域除B1外,未见较大的病害反射体,有较小不密实区域以及部分内部裂缝,整体结构完整密实。检测表面有可见裂缝,裂缝宽度较小,通过设备验证裂缝未发育到结构内部,为表面裂缝。设备的检测*小范围为50mm,对于检测小于50mm的结构变的困难,对于其内部裂缝无法探测。

一、项目概况

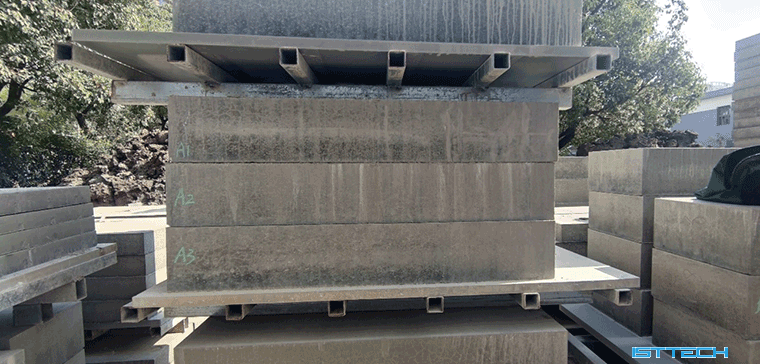

受委托采用A1040 MIRA 3D混凝超声波断层扫描仪对路沿石结构质量进行评估,此次检测项目为结构超声波无损检测。路沿石A1

图 1

二、检测内容及主要检测设备

1、检测内容

路沿石结构质量进行评估,主要检测结构裂缝及内部缺陷;

2、主要检测设备

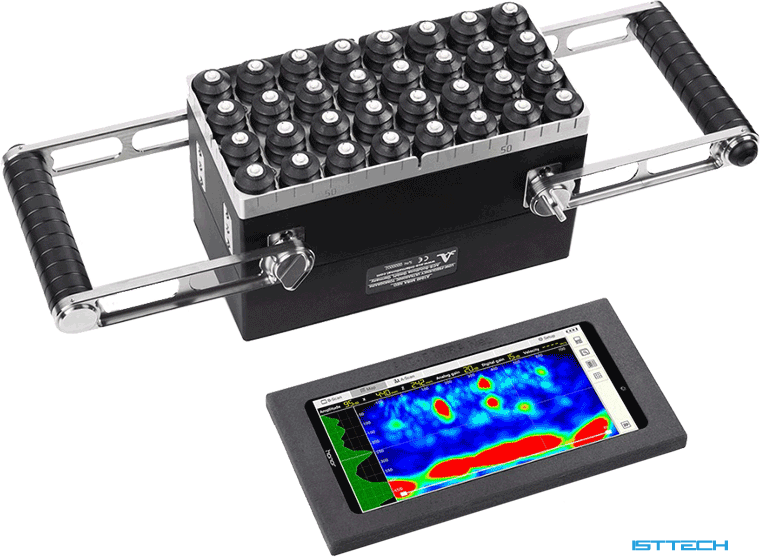

此次采用的设备是德国ACS公司研发生产的A1040 MIRA 3D超声波断层扫描仪,由北京安仕通科技发展有限公司代理并提供技术支持和售后服务。A1040 MIRA 3D超声波断层成像仪是目前先进的仪器设备,用于测试混凝土结构单元内部存在的缺陷,并以三维图形或层析图片进行显示,设备见图2所示。

A1040 MIRA 3D混凝土超声波断层扫描仪



图 2 检测设备(A1040 MIRA 3D超声波断层扫描仪)

三、检测数据处理分析

1.  检测位置:A1

1.1待检结构为路沿石,尺寸为1000×300×150mm,材质为素混凝土结构,见 图3。

路沿石1000×300×150mm

图 3 检测部位示意图

1.2 检测说明

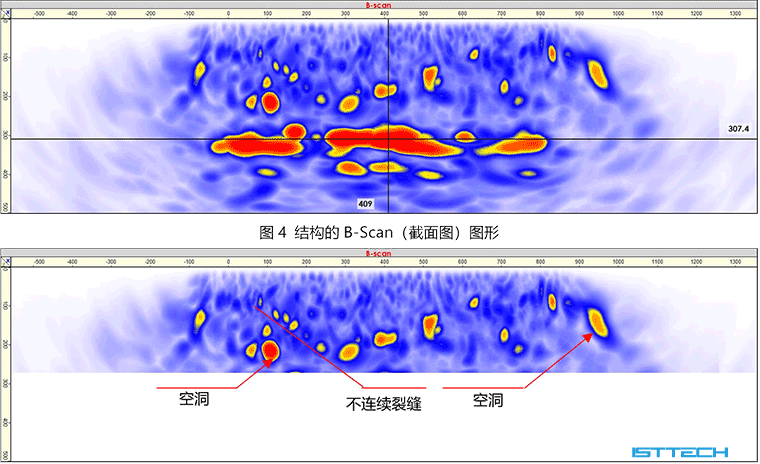

通过已知结构进行设备波速等参数标定,设置设备的参数对结构进行检测,并验证参数的正确性良好。由于上部堆叠未具备检测条件,故在结构侧面进行检测,采用矩阵3D模式进行采集数据。通过软件处理把结构底部无用的回波信号(结构后壁)截取掉,只分析结构内部的形态,在结构内部有标示出空洞、不连续的裂缝指示等。由图5可知,除较明显的裂缝表现外,其余通过图形及结构分析为空洞及不密实区域(红黄区域),蓝色为结构密实区域。

结构的B-Scan扫描图形

图 5 结构的B-Scan扫描图形(截去底部信号)

结构的3D图形

图 6 结构的3D图形

2.  检测位置:A2

1.1 待检结构为路沿石,尺寸为1000×300×150mm,材质为素混凝土结构,见 图3。

1.2 检测说明

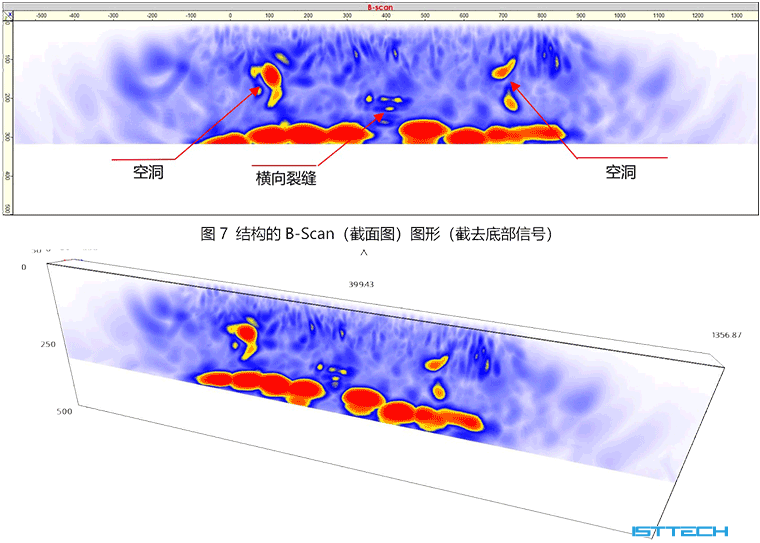

采用矩阵3D模式进行采集数据。通过软件处理把结构底部无用的回波信号(结构后壁)截取掉,只分析结构内部的形态,在结构内部有标示出空洞、横向裂缝指示等。由图7可知,除标示出较明显的缺陷外,结构整体密实。

结构的3D图形


图 8 结构的3D图形

3.  检测位置:A3

1.1 待检结构为路沿石,尺寸为1000×300×150mm,材质为素混凝土结构,见 图3。

1.2 检测说明

采用矩阵3D模式进行采集数据。通过软件处理把结构底部无用的回波信号(结构后壁)截取掉,只分析结构内部的形态,由图9、10可知,在结构内部有标示出空洞、不密实指示等,除较小的空洞及不密实区域显示外,结构整体密实。

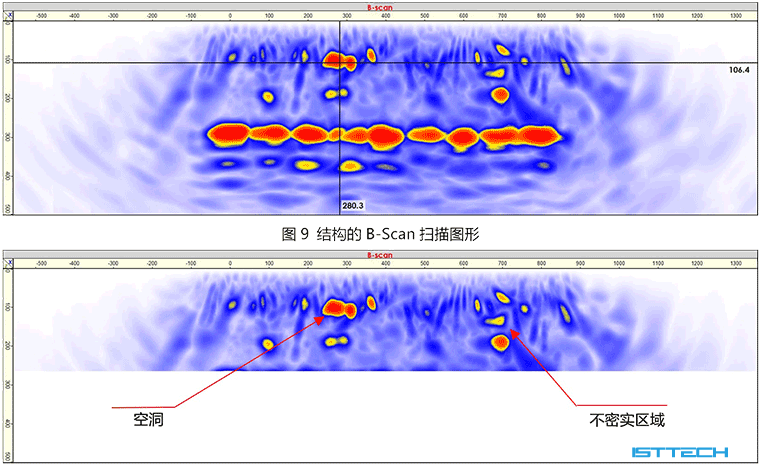

结构的B-Scan(截面图)图形

图 10 结构的B-Scan(截面图)图形(截去底部信号)

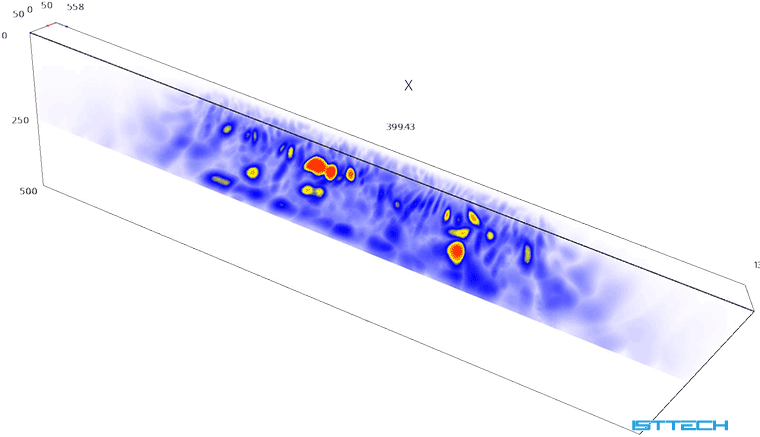

结构的3D图形

图 11 结构的3D图形

4.  检测位置:B1

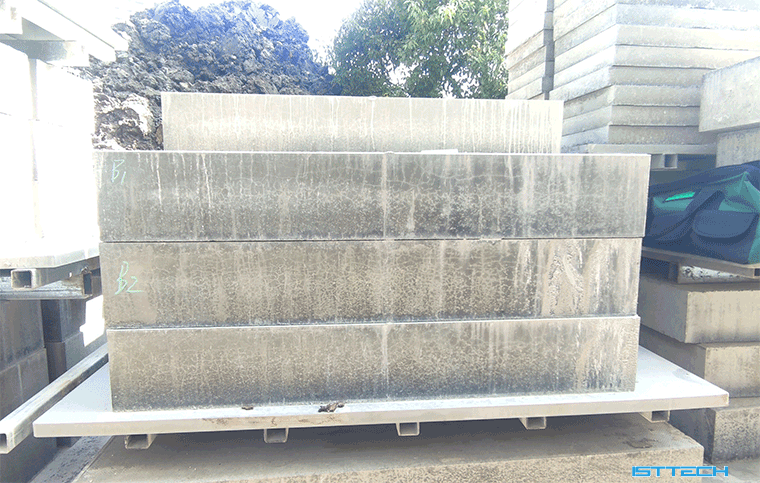

1.1待检结构为路沿石,尺寸为1000×300×150mm,材质为素混凝土结构,见 图12。

路沿石1000×300×150mm

 图 12 检测部位示意图

1.2 检测说明

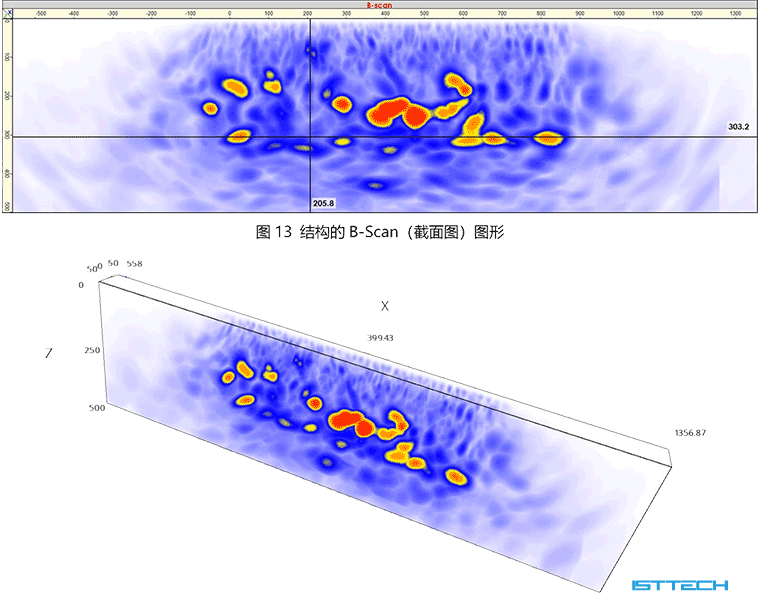

采用矩阵3D模式进行采集数据。通过软件处理把滤掉较小的缺陷,由图13、14可知,在结构内部有较多的不密实区域,整体结构不密实。

结构的3D图形


图 14 结构的3D图形

5.  检测位置:B2

1.1待检结构为路沿石,尺寸为1000×300×150mm,材质为素混凝土结构,见 图12。

1.2 检测说明

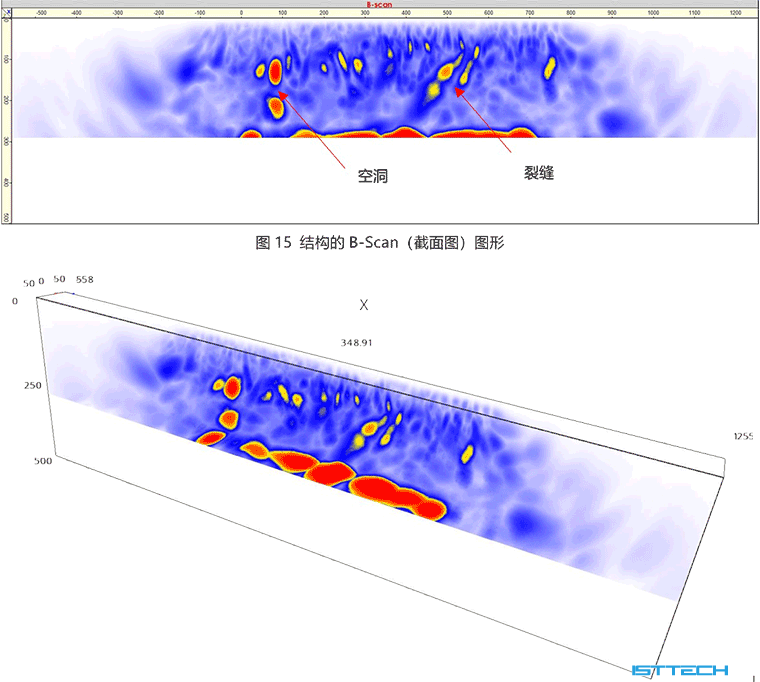

采用矩阵3D模式进行采集数据,通过软件处理后可见在结构内部存在空洞病害以及裂缝,除以上外近表层存在较小的不密实区域。

B2结构的3D图形


图 16 结构的3D图形



6.  检测位置:C1

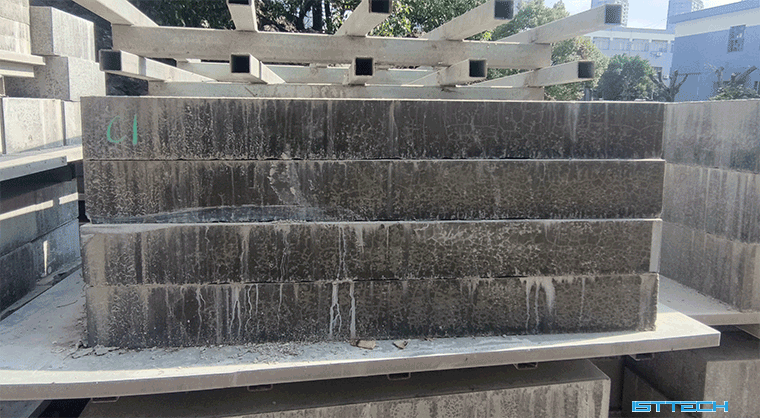

1.1 待检结构为路沿石,尺寸为1000×300×100mm,材质为素混凝土结构,见 图17。

路沿石1000×300×100mm

图 17 检测部位示意图

1.2 检测说明

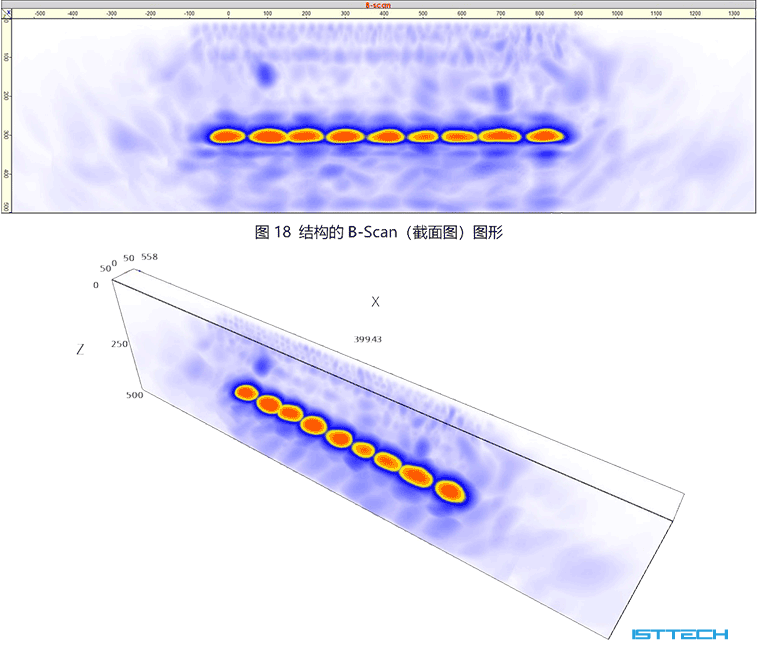

采用矩阵3D模式进行采集数据,通过软件处理后可见,除底部回波信号(结构后壁指示)外,结构内部没有任何反射体,结构内部密实无缺陷。

C1结构的3D图形


图 19 结构的3D图形

四、总结

(1)A1040 MIRA 3D混凝土超声断层扫描仪是回波波幅成像,波幅与颜色相匹配,波幅越大图像越红。设备对于非同种材质、空气或空洞的敏感性较强,在俩层不同介质、空洞、脱空以及横向裂缝等振幅会变大,所对应的成像图形会变红。

(2)此次各个检测区域除B1外,未见较大的病害反射体,有较小不密实区域以及部分内部裂缝,整体结构完整密实。

(2)检测表面有可见裂缝,裂缝宽度较小,通过设备验证裂缝未发育到结构内部,为表面裂缝。

(3)设备的检测*小范围为50mm,对于检测小于50mm的结构变的困难,对于其内部裂缝无法探测。
