超声波断层扫描仪使用指南:解答常见问题,学会如何使用

来源: | 作者:ymssn | 发布时间:2024-10-29 | 464 次浏览 | 分享到:

A1040 MIRA 3D混凝土超声波断层扫描仪可以检测哪些材料?

A1040 MIRA 3D超声波低频断层成像扫描仪适用于“常规”超声探伤仪(频率范围 1 – 10 MHz)无法应用的所有非均质材料,以下材料可被视为“可检验”材料:

  • 混凝土、岩石、大理石

  • 耐火材料/陶瓷,如耐火砖

  • 复合材料,例如具有较大壁厚的玻璃纤维部件、有机玻璃

  • 高衰减材质,如果煤岩石、煤炭水泥混合材质

  • 碳电极

使用 A1040 MIRA 3D全聚焦超声波断层扫描仪进行超声脉冲回波断层扫描的典型应用有哪些?

  • 测量混凝土结构的厚度

  • 定位结构金属元件(钢筋、筋管、管道)

  • 检测混凝土中的缺陷(例如空洞、分层、裂缝、蜂窝、冷接缝)

  • 使用单侧通道测量开口裂缝的深度

  • 应用范围涉及:隧道衬砌、水利结构、建筑结构、桥梁结构以及其他等

使用 A1040 MIRA 3D便携式三维超声波断层扫描仪可以检测到混凝土中“ZUI小”的元件或缺陷是什么?

检测和分辨能力取决于几个因素,例如:

  • 材料特性(例如,骨料粒度),从而应用合适的检测频率

  • 缺陷/结构元件的反射率,这反过来又取决于其在结构中的形状和方向

  • 缺陷/结构元件的深度位置

  • 设备的有效孔径(A1040 MIRA 3D有效孔径20cm)

在“平均”情况下,我们可以说,对于细长的圆柱形反射体(如钢筋),可检测直径可能为 10 毫米,而对于“圆形气泡”,可检测直径可能为 20 毫米。

超声波脉冲回波检测的可达到的检测范围是多少?

混凝土中的声波衰减取决于材料特性,例如骨料尺寸或密度,因此必须始终将检测范围视为*佳检测频率的导数。当使用*佳检测频率与仪器的足够有效孔径相结合时,可实现的检测范围可达 2 – 3 米。先进的信号处理技术及超声成像技术,如使用编码激励序列 (E-Boosting),可以将仪器的检测范围扩大一倍,达到 4 – 6 米。

INTROVIEW® 和 MIRA NEO® 软件是否支持合并在正方形上收集的多个扫描?

当扫描以所谓的 MAP 模式收集时,当等距测量点分布在感兴趣区域时,两种用于 UT 数据可视化和分析的可用软件都可以执行三维图像重建。通过重叠多次扫描对 UT 结果进行 3D 表示,可提供有关被测结构的*全面信息。

超声波脉冲回波测试是否有既定的标准?

目前在中国有在装配式住宅建筑检测的技术标准,包含各个地方标准:

  • 住房和城乡建设部:JGJT485-2019-装配式住宅建筑检测技术标准

  • 中国工程建设标准化协会标准:T/CECS 1189-2022 装配式混凝土结构检测标准

  • 江苏省:DB32∕T 3754-2020 装配整体式混凝土结构检测技术规程

  • 江苏省:TJSJTQX 51-2024水泥混凝土内部缺陷阵列超声法检测技术规程

  • 广东省:DBJT15-199-2020 装配式混凝土结构检测技术标准

  • 浙江省:DBJ33/T 1270-2022 装配式混凝土结构检测技术规程

  • 上海市:DB31/T 1200-2019 相控阵超声成像法检测混凝土缺陷技术规程

  • 山东省:DB37T 5106-2018 装配式混凝土结构现场检测技术标准

  • 河北省:DB13(J)-T8327-2019装配式混凝土结构建筑检测技术标准

  • 及其他省份

目前在在欧洲标准 EN 12504-4 中,用于测定脉冲速度。然后将其包含在原位抗压强度的标准EN13791中。不过,目前还没有关于脉冲回波成像和缺陷探测的国际标准。脉冲回波缺陷探测的**可用指南是德国无损检测协会指南B4。德国公路管理局关于测量隧道衬砌厚度的指南 (ZTV-ING Teil 5 Tunnelbau) 和 ACI 228.2R 也涵盖了它。

是否可以使用 MIRA 3D 识别混凝土中的充水空隙?

任何由与混凝土不同密度的材料填充的空隙,都可以通过混凝土三维超声波断层扫描仪 A1040 MIRA 3D 进行可视化检测,前提是这些空隙具有足够的空间尺寸,需要超过½超声波波长,波长=波速/频率。

超声波脉冲回波可以检测钢筋下方的空隙吗?

超声波脉冲回波断层扫描是检测空隙、蜂窝和分层的ZUI合适技术,甚至在几个钢筋网格下方也是如此。致密的钢筋结构会阻止 GPR 信号深入结构,但通过超声波脉冲回波信号能够检测到更深的空隙,更适用于钢筋密集的结构检测。

超声波脉冲回波技术可以测量到离表面多近的距离?

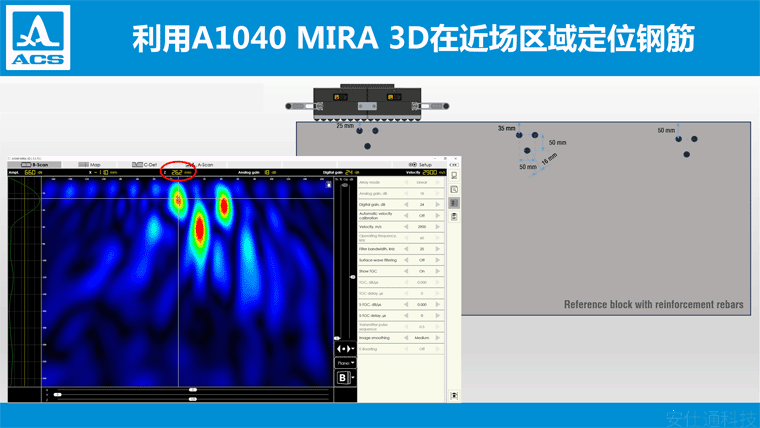

利用A1040 MIRA 3D在近场区域定位钢筋。下图表示在 17 mm 深度(距钢筋中心 25 mm)处检测 16 mm 的钢筋,实测为26.2mm。

超声波断层扫描仪使用指南:解答常见问题,学会如何使用


仍有未解答的问题?请与我们联系!
