探索桥梁索力检测的奥秘:超声导波、微波雷达、爬索机器人的应用前景

来源: | 作者:ymssn | 发布时间:2024-06-05 | 481 次浏览 | 分享到:

在桥梁工程领域,桥梁的安全性和可靠性至关重要。而对于桥梁的索力检测,一直是工程师们关注的焦点。近年来,一些先进的技术开始应用于桥梁索力检测中,其中包括超声导波技术、微波雷达和爬索机器人。这些新技术的出现,让桥梁索力检测变得更加精准、高效、安全。本文将带您一起探索这些技术的奥秘,并展望它们在桥梁工程中的应用前景。

1. 超声导波检测系统

超声导波无损检测技术是一种适合于长距离、大范围结构的“体检式”快速扫查技术,可检测在役构件的内外壁腐蚀及裂纹等缺陷。管道中磁致伸缩导波的激发基于正磁致伸缩效应,换能带材在外加磁场的作用下产生弹性形变,通过耦合剂传递至管道,在管道中以导波的形式传播,导波遇到缺陷后发生反射。导波的接收基于逆磁致伸缩效应,反射回波引起管道质点的振动,导致换能带材产生弹性形变,进而导致其内部磁场发生变化,检测线圈感应这种变化,将回波信号转换为电信号。

超声导波无损检测技术

便携式磁致伸缩超声导波检测系统通常由导波换能器(激励线圈和偏置磁体)、导波激励单元、导波接收单元和检测信号处理单元组成。导波激励单元产生导波信号并将其放大,施加到探头上,通过磁致伸缩效应产生导波。导波沿缆索传播,遇到缺陷、锚头等发射体后发生反射,形成检测回波,通过逆磁致伸缩效应在探头形成感应电压。导波接收单元将导波回波信号调理放大,并将其转换成数字信号。检测信号处理单元组成对导波进行分析处理,并将结果存储。仪器采用内置锂电池供电无需外接电源,检测和搬运方便,同时也避免了外部电源对导波信号的干扰。在桥梁索力检测中,超声导波检测系统可以用来检测缆索的腐蚀、裂缝等缺陷,并结合爬索机器人获取到的数据,对索道的健康状况进行全面评估。

磁致伸缩超声导波检测系统

产品链接:MSGW30便携式磁致伸缩超声导波检测系统

2. 微波雷达索力检测

微波是指频率为300MHz-300GHz的电磁波,微波雷达直接测量参数是: 位移(动) ,所有应用都是基于该参数展开。

微波雷达(索力检测仪)的特点:

*为关键的是,具有穿透性,能穿透拉索护套,直接作用钢索面!

免安装:无靶标、非接触测量;可调节云台角度,测量拉索不同位置:

高精度:微小位移精度*高可达0.02mm,频率测量精度2‰;

高效率:一次可测量多根拉索,每次测量时间1分钟左右;

低成本:无需封道、无需登高车、减少3/4的人力成本;

低功耗:≤2w;

非接触式微波索力快速检测仪可以实现对桥梁结构的无损检测,在桥梁索力检测中,微波雷达可以用来实现对检测目标位移的动态快速测量,有助于实现对桥梁索力的准确监测。

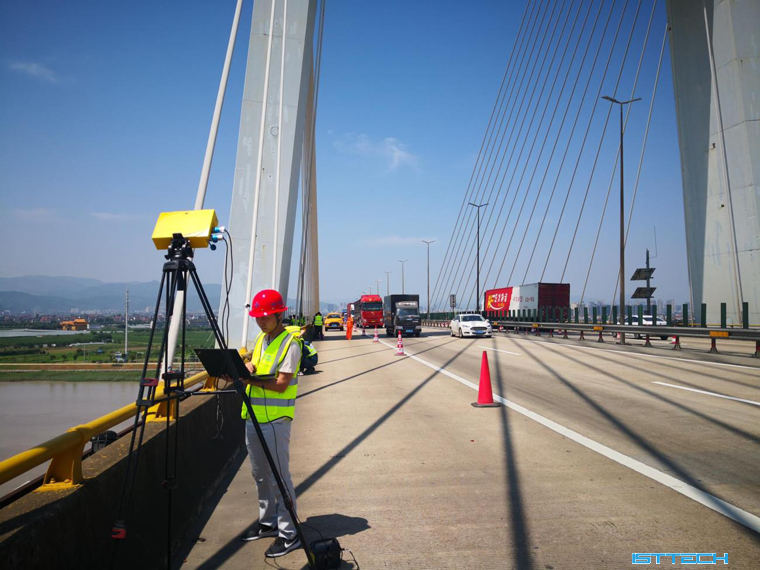

微波雷达索力检测

产品链接:非接触式微波索力快速检测仪

3. 爬索机器人

爬索机器人是一种能够沿着缆索爬行的机器人,可以实现对桥梁索道的全面检测。爬索机器人通常配备有高清摄像头,可以准确地观测桥梁PE外观的缺陷,并且可以在较高或较难到达的位置进行检测。解决拉索桥、悬索桥的拉索外观破损情况的检测,实现完全代替人员高空作业的目的,且检测工作投入人力少,使得桥索检测工作更为便捷、快速、安全。

ROBOT-AST爬索机器人

产品链接:ROBOT-AST爬索机器人


综上所述,结合爬索机器人、超声导波检测系统和微波雷达等先进技术,可以实现对桥梁索力的全面检测和监测,通过联合应用这些技术产品,可以提高桥梁结构的安全性和可靠性,及时发现潜在的问题并采取措施加以修复,确保桥梁的长期稳定运行。它们在桥梁工程中的应用前景广阔,将为桥梁的安全运行和维护提供更加可靠的手段和数据支持,随着科技的不断进步,相信这些技术将不断创新和完善,为桥梁工程的发展贡献更大的力量。


咨询热线:18911894545
