仰拱预制块填充层缺陷检测用什么方法？阵列超声法有何优势？

1、检测背景与核心检测内容

      在高速铁路与重载铁路隧道工程中，预制仰拱块作为底部结构的核心承载单元，其回填压浆的整体性直接决定了轨道的稳固度。本次现场无损测缺方案的核心内容为：采用先进的阵列超声法混凝土内部缺陷探测技术，对单块及多块仰拱预制件、特别是轨下关键承载区域的仰拱填充层压浆密实度检测技术指标进行精细化原位扫描，精准甄别隐蔽空洞、结合面分离及脱空等质量缺陷。

2、主要检测设备与成像机理

      本次现场检测选用的核心装备为德国 ACS 公司研发制造的 A1040 MIRA 混凝土超声波断层扫描仪，该设备由北京安仕通科技发展有限公司提供官方代理销售、全套技术支持与售后计量服务。作为目前**混凝土结构体内部探伤领域的**硬件，其核心工作机制如下：

      免耦合干接触矩阵（DPC Antenna）：设备核心部件为干耦合点接触式传感器矩阵阵列（天线），检测时完全无需发射传统液态耦合剂，可直接紧贴粗糙、不平整的混凝土表面进行高效的快速流水线扫描。

      剪切横波与SAFT成像算法：阵列内部传感器向结构体内部发射高能横波（剪切波），并实时捕获不同介质界面的反射回波。数据经合成孔径聚焦技术（SAFT）高分辨率算法进行内部解算与数值重建，*终将结构内部的物理状态以高保真三维图像或层析切片形式直观呈现。

      脉冲回波振幅映射（Amplitude Mapping）：系统采用振幅色彩映射原理，自动将各测点的回波振幅大小转换为可视化色彩序列。振幅越大则颜色越红，由此可直观凸显结构内部的空洞、不密实、界面脱空及裂隙等声阻抗突变异常点。

图 1 检测设备（A1040 MIRA Classic超声波断层扫描仪）

3. 轨下高频荷载区检测数据处理与病害危害分析

      本次专项隧道仰拱预制块无损检测重点锁定了仰拱预制块的轨下承载关键区。

      轨下区域在运营期处于极其恶劣的工况下，需要承受列车高速运行带来的高频循环动荷载与猛烈的轮轨冲击，属于典型的疲劳敏感部位。若预制块内部存在蜂窝，或块底注浆填充层存在压浆缺陷，在长期高能量动载的激振效应下，缺陷处将诱发局部应力集中，导致混凝土局部压溃、裂缝呈指数级扩展、结合界面二次分离。这将引发现场仰拱结构的累积疲劳损伤，进而造成轨道几何尺寸劣化、出现翻浆冒泥甚至基底塌陷，为整条线路的列车安全运营埋下不可控的重大安全隐患。

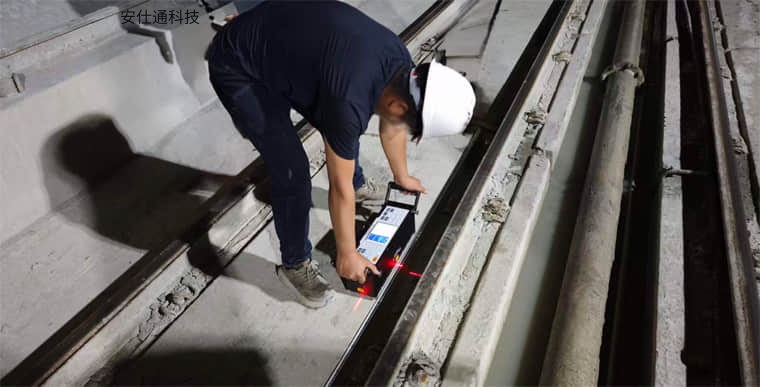

      因此，对单块仰拱预制块实施常态化、高精度的专项无损检测至关重要，典型检测工况及测点布置见下图。

4、检测数据处理与缺陷判读

      采用A1040 MIRA 混凝土超声波断层扫描仪对其进行阵列扫描，获取的二维及三维数据体经切片处理后，内部构造形态清晰可辨：

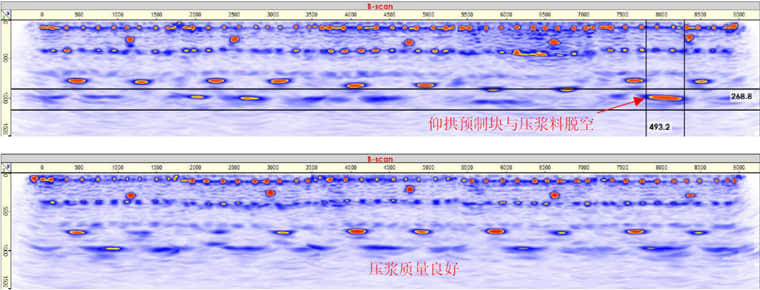

      典型无损检测图谱特征判读：

      内部横断面清晰成像：重建的 B扫/C扫 截面图能够以极高空间分辨率呈现出预制块内部的真实形态，如浅表钢筋层的线性位分布、底部设计凹槽的几何轮廓，以及预制块与下方填充层的物理结合界面。

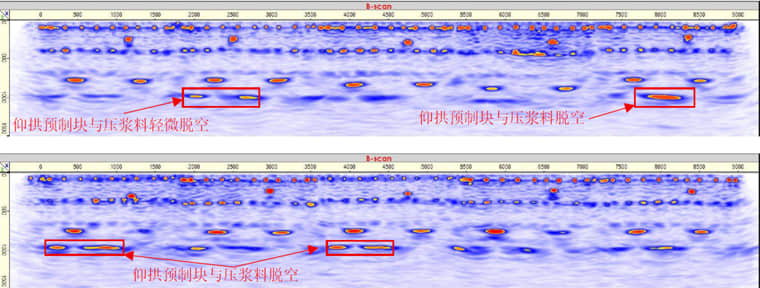

      红色高振幅区域（界面脱空异常）：当超声波传播至仰拱预制块与填充层的结合处时，若图谱出现刺眼的暖色调亮红色、高振幅信号聚集区，说明“混凝土—空气”界面存在极端的声阻抗突变，这是典型的界面不连续及结合处存在脱空的特征表现。

      浅蓝色低振幅区域（结合密实组）：当仰拱预制块与底部压浆料结合良好、充填完全密实时，因两种同质材料（混凝土与水泥基灌浆料）的声阻抗差异极小，声波大部分能量穿透至深层，在结合界面仅产生微弱的反射。图形整体表现为均匀的浅蓝色、无高振幅红色异常区。

5、三大主流现场检测方法技术比选表

      为了进一步验证阵列超声法在预制构件回填质量评估中的适用性，特将本方法与传统工程物探手段进行横向比选：

6、总结建议

      工程实践表明，基于A1040 MIRA超声断层扫描仪打造的阵列超声技术能够清晰、敏锐地定性并量化隧道仰拱预制块与回填填充层之间的结合质量。该设备成功克服了现场单块预制件配筋密集、轨下空间狭小、表面粗糙的恶劣工况。

      鉴于其无需耦合剂、三维原位直观成像、对粗糙面自适应性极强、能提供 cm 轴向定位精度等综合竞争优势，该方案完全可作为轨道交通隧道预制仰拱回填压浆、套管灌浆质量快速自动化无损评估及隐蔽缺陷排查的标准化核心手段，具有极高的行业推广与大客户采信价值。
