炭阳极结构检测技术说明 | A1040 MIRA 3D超声波断层扫描仪

来源: | 作者:ymssn | 发布时间:2024-06-28 | 146 次浏览 | 分享到:
A1040 MIRA 3D混凝土三维超声波成像仪独特的E-BOOSTING功能,可以有效的检测高衰减材料,对于此种材料有着同类产品无法实现的优势,对于炭材料的结构能有效的进行检测。常规超声波检测、冲击回波、GPR雷达检测效果都无法达到检测要求,A1040 MIRA 3D混凝土三维超声波成像仪能有效的填补了检测空缺。

一、概况

受**公司委托采用A1040 MIRA 3D混凝超声波断层扫描仪对该公司生产的炭阳极进行内部质量检测,此次检测项目炭阳极内部进行问题排查。此结构为炭沫压制成型,表面存在大量的蜂窝且内部为多孔疏松高衰减材质,与常见的混凝土结构、岩石结构以及耐火砖等结构相差较大,较难检测。

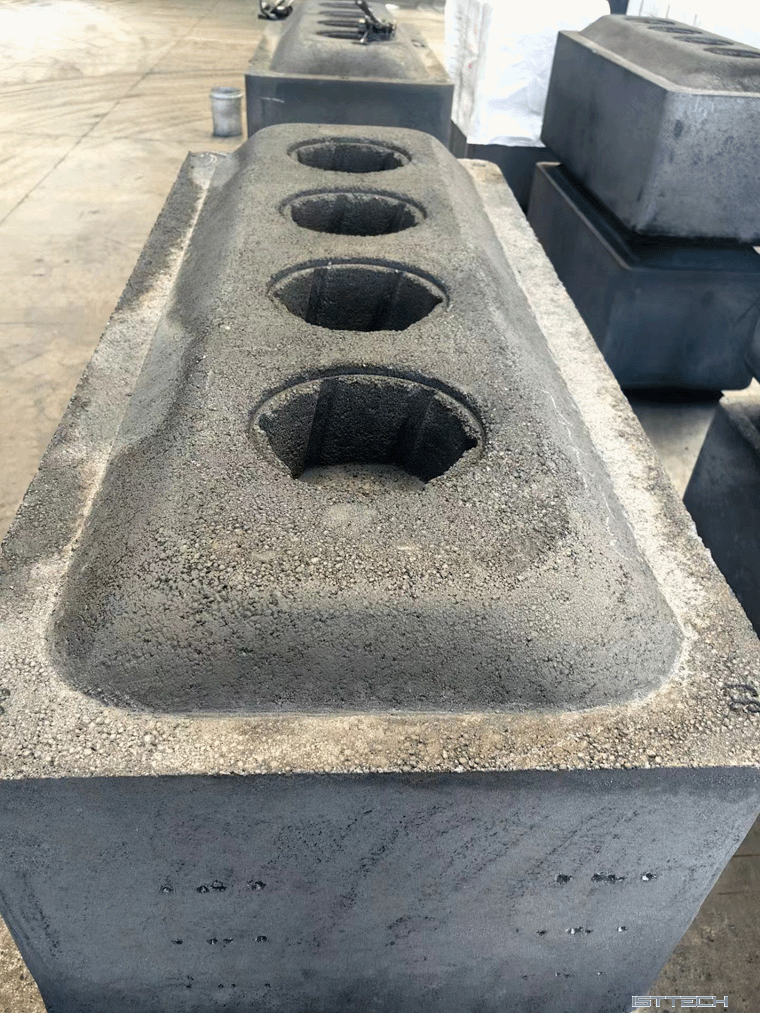

炭阳极结构

图 1 炭阳极

二、检测内容及主要检测设备

1、检测内容

炭阳极内部进行问题排查;

2、主要检测设备
此次采用的设备是德国ACS公司研发生产的A1040 MIRA 3D超声波断层扫描仪,由北京安仕通科技发展有限公司代理并提供技术支持和售后服务。A1040 MIRA 3D超声波断层成像仪是目前先进的仪器设备,用于测试混凝土结构单元内部存在的缺陷,并以三维图形或层析图片进行显示。设备见图2所示。

A1040 MIRA 3D超声波断层扫描仪

图 2 检测设备(A1040 MIRA 3D混凝土三维超声波成像仪)

三、检测数据处理分析

客户关注于俩个问题,一是内部不密实空洞类缺陷,二是横向裂缝。由于此结构表面存在大量的蜂窝且内部为多孔疏松高衰减材质,常规的功能将无法进行检测,信号衰减无法得到有效的回波信号,因此采用A1040 MIRA 3D超声波断层扫描仪独特的E-BOOSTING能量提升功能进行检测,解决了信号衰减的问题。

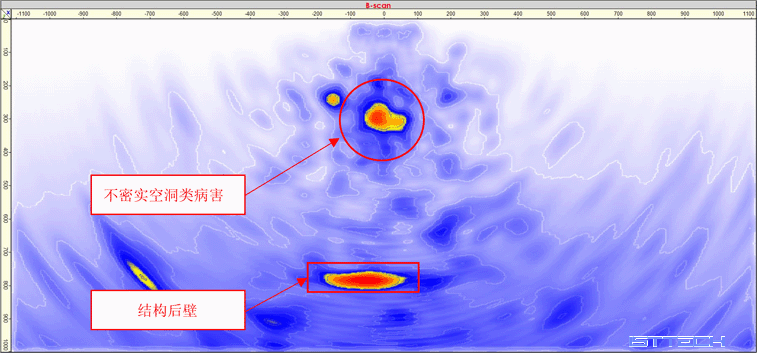

A1040 MIRA 3D超声波断层扫描仪检测不密实空洞类缺陷

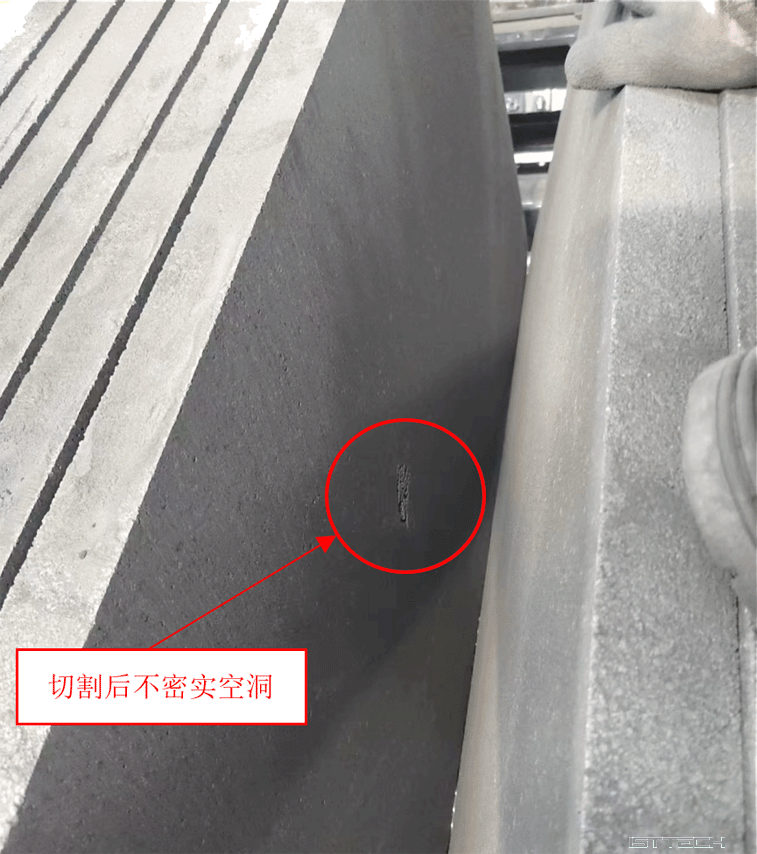

切割后不密实空洞

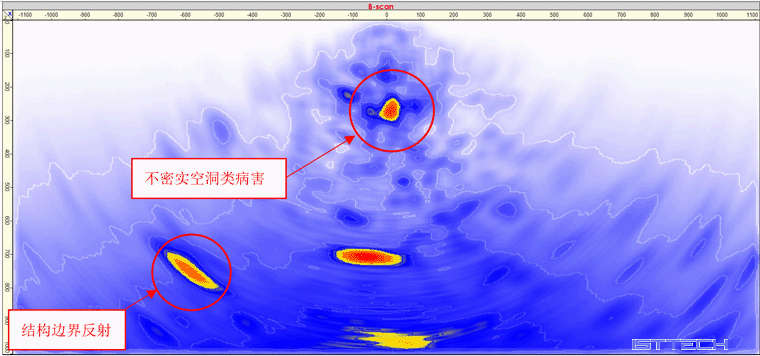

A1040 MIRA 3D超声波断层扫描仪检测不密实空洞病害

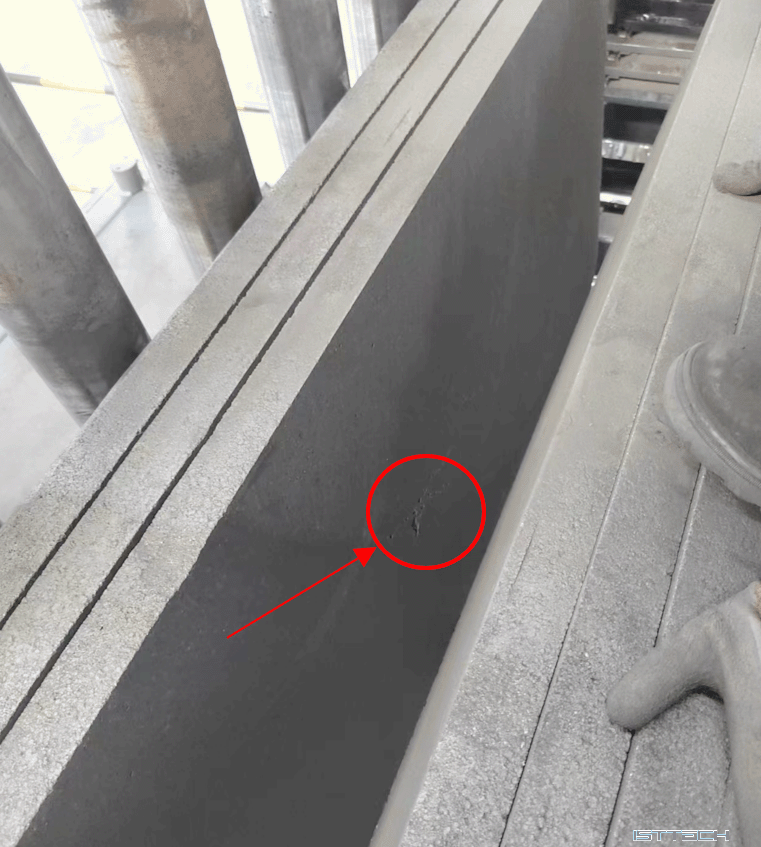

炭阳极不密实空洞病害

由于结构上部不规则结构无法很好的检测(见图1),故选取侧面进行检测,对结构侧面逐一进行检测,发现结构右中下部位存在不密实空洞问题,对病害区域进行标记,客户进行现场切割,结果与检测图形给出的位置一致。结构上部为不规则结构,只有非常小的检测部位,设备无法很好的放置进行检测且受边界影响较大。从底部进行检测,由于上部为不规则结构也无法获得有效的回波信号。结构内部的裂缝多为粘合裂缝且结构为蜂窝状结构,对于横向裂缝是较难检测的问题。

四、总结

(1)A1040 MIRA 3D混凝土三维超声波成像仪独特的E-BOOSTING功能,可以有效的检测高衰减材料,对于此种材料有着同类产品无法实现的优势,对于炭材料的结构能有效的进行检测。常规超声波检测、冲击回波、GPR雷达检测效果都无法达到检测要求,A1040 MIRA 3D混凝土三维超声波成像仪能有效的填补了检测空缺。

(2)A1040 MIRA 3D超声断层扫描仪是利用合成孔径成像原理,回波波幅成像,波幅与颜色相匹配,波幅越大图像越红。设备对于非同种材质、空洞、裂缝及不密实结构的敏感性较强,在俩层不同介质、空洞、脱空以及横向裂缝等振幅会变大,所对应的成像图形会变红,根据其原理能很好的检测出以上结构病害。

(3)A1040 MIRA超声波断层成像仪只需要一个测面即可进行干耦合测试,被测物体内部结构可视化,显示物体内部结构的剖面图、3D图像和结构体的各个角度视图。检测直观,相对于地质雷达、冲击回波等方法检测精度更高、更容易识别,检测结果准确。
