Anode Ladder 阳极梯腐蚀传感器

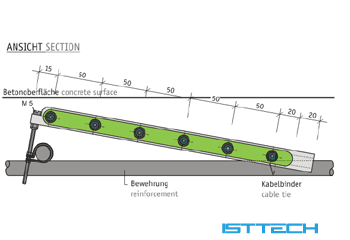

Anode Ladder 阳极梯腐蚀传感器一直是**钢筋混凝土结构中使用广泛的腐蚀传感器，用于桥梁、隧道或暴露于除冰盐的构件或飞溅/潮汐区的海洋结构元件中的新建工程或大修结构。它由六个独立的阳极、一个钛氧化物阴极和一个温度传感器组成，阳极的位置可以根据不同混凝土保护层厚度进行调整。通过测量对钛氧化物阴极的腐蚀电位和腐蚀电流，可以从外部无损地测量单个阳极的腐蚀。建筑运营商对结构的监测可以通过周期性测量进行跟踪，并且可以通过计算推断出预期的损坏发展，相邻阳极之间的电解质电阻测量还提供了有关混凝土覆盖层内水分分布的信息。

应用范围：

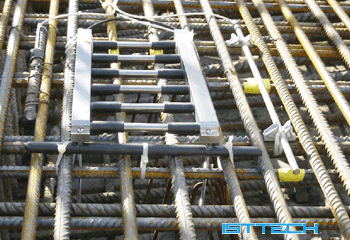

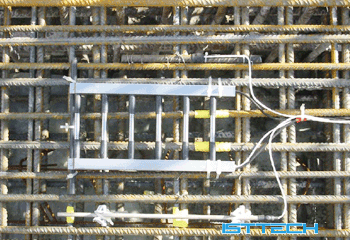

阳极梯形电极用于在潮汐或飞溅区域，桥梁、隧道以及停车场结构单元中暴漏的除冰盐以及海洋结构单元的腐蚀监测。可用于新建或现有结构物的监测。

测试原理：

通过测试阳极和钛氧化物阴极的腐蚀电位和腐蚀电流，检测单个钢铁阳极的腐蚀。通过周期性的测量，监测混凝土内钝化前的侵蚀，推断钝化时间点，通过相邻电极的电阻率的测量，确定混凝土内部的水分分布。

测试参数：

每对单个阳极以及钛氧化物阴极开路电位测量
每一个阳极和钛氧化物阴极之间的短路电流的腐蚀测量
两相邻的阳极电解电阻率测量（两电极交流测量）
混凝土的温度测量
加固钢筋和钛氧化物阴极之间电位和腐蚀电流测量（可选）

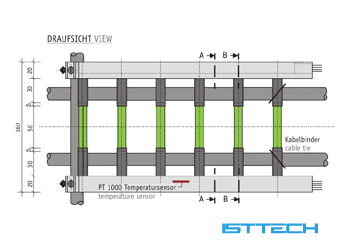

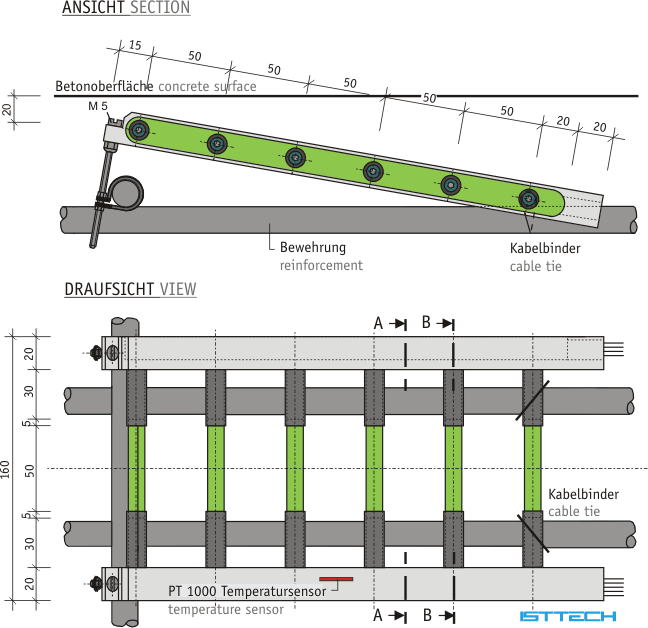

尺寸：

长度：310mm
宽度：160mm
高度：30~80mm

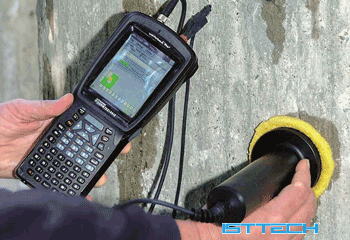

测试设备：
阳极梯形电极可由 KMSE-HMG测量设备进行测量，或者是整合到现有的测试系统中。
