  • A1525 Solo相控阵超声波探伤仪
    ❤ 收藏
  • A1525 Solo相控阵超声波探伤仪

    俄罗斯ACS

    A1550 Solo 涵盖了大部分常规金属检测任务,例如:
    手动和半机械化超声波焊接测试,包括 B、C 和 D 扫描可视化和 3D 成像(通过购买 ACS 管道扫描仪);
    小口径管道测试;
    铸锻件检测;
    检查物体的断层扫描可视化和准确的缺陷尺寸;

    • ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
产品描述

A1550 Solo 涵盖了大部分常规金属检测任务,例如:
手动和半机械化超声波焊接测试,包括 B、C 和 D 扫描可视化和 3D 成像(通过购买 ACS 管道扫描仪);
小口径管道测试;
铸锻件检测;
检查物体的断层扫描可视化和准确的缺陷尺寸;


产品介绍:

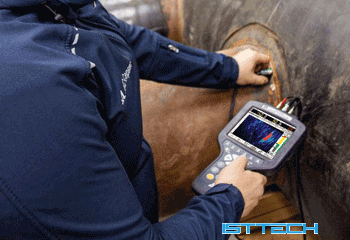

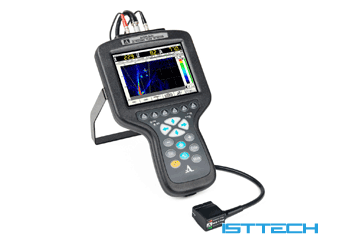

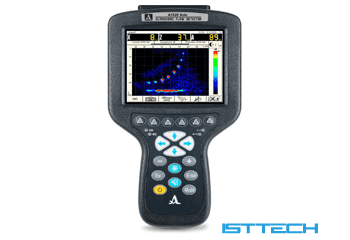

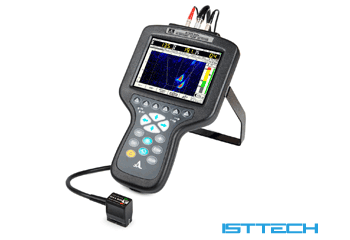

A1550 Solo 高频超声波探伤仪是一款轻巧且易于使用的超声波高频探伤仪,可实时显示焊缝和金属体内部结构的断层扫描仪。
一种紧凑符合人体工程学且易于手持的相控阵单元,基于全聚焦方法,可通过二维和三维可视化和检查结果评估轻松对检查对象进行成像。

该仪器具有超紧凑的设计,并在轻巧的防震塑料外壳中进行,800 克的重量允许在难以接近的位置单手操作。
Multi-SAFT 图像重建技术提供独特的缺陷检测能力和非凡的空间分辨率。附加的成像和分析功能由内含的 INTROVIEW 可视化软件提供。

该仪器配备了两个相控阵换能器,适用于大多数常规超声波焊接测试。可以购买额外的传感器用于铸造和锻造检查。

产品应用:

A1550 Solo 涵盖了大部分常规金属检测任务,例如:
手动和半机械化超声波焊接测试,包括 B、C 和 D 扫描可视化和 3D 成像(通过购买 ACS 管道扫描仪);
小口径管道测试;
铸锻件检测;
检查物体的断层扫描可视化和准确的缺陷尺寸;

产品特点:

由于以高达 35 Hz 的帧速率实时显示物体的横截面(B 扫描),从而实现快速高效的检测。
改进的近场灵敏度(DFA / TFM 方法)。
沿焊接接头的扫描速度高达 70 mm/s(扫描步长为 2 mm)。
小型16单元横波天线阵列,中心频率为4 MHz,视场角为35°至80°,用于焊缝检测。
由于特殊模式,可显示体积(孔隙)和垂直方向(裂纹)缺陷的图像。
能够在 V-SCAN 断层扫描仪和经典 A-SCAN 探伤仪的模式下运行。
简单方便的基本设置菜单。
任何技能水平的专家都可以使用该设备进行工作。
设备的整体尺寸和重量较小 - 800 克。
带触摸屏的大型彩色防眩光 5.7 英寸 TFT 显示屏。

可选:

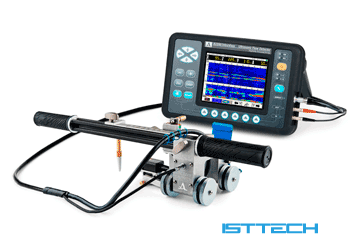

该设备可以升级到扫描仪模式 (C-SCAN) 并配备移动扫描仪 MS150 TuScan。移动扫描仪允许您沿焊缝均匀移动天线阵列,以保持稳定的声学接触和相对于焊缝轴(X 坐标)的相等距离。由此产生的扫描(B、C、D - 扫描)允许对整个焊接接头进行综合分析。

操作模式:

А1525 Solo 有两种主要的操作模式,以及为每个特定对象设置控制参数配置的功能,以及后续操作选择的可能性:

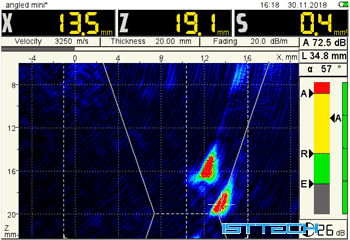

*断层扫描模式
为设备的操作提供 AR 和实时断层扫描图的形成。在断层扫描模式下工作时,屏幕不仅显示断层图(B-Scan),还显示服务信息,包括频闪、光标、数字指示器等。
检测缺陷后,可以通过以下方法评估其实际或等效尺寸:经典(与来自控制反射器的信号幅度进行比较)和缺陷测量(测量缺陷图像特征点的坐标以及它们之间的距离,直接来自重建的图像)。

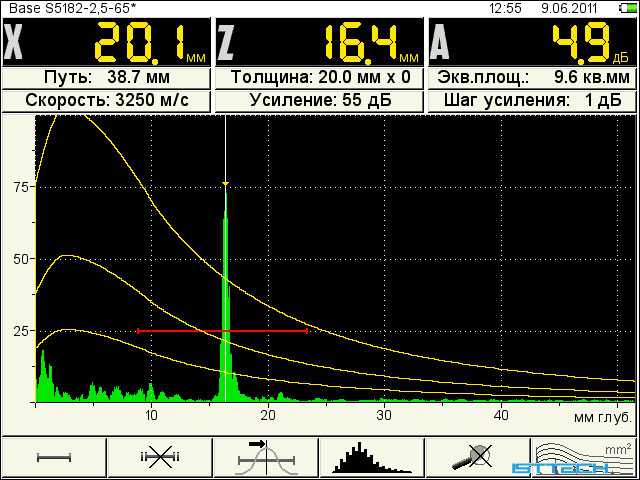

*探伤模式
提供设备作为带有斜和直传感器的经典探伤仪的操作。在这种情况下,信号以 A 扫描的形式显示在屏幕上。
在这种模式下,该设备具有现代数字探伤仪的所有典型功能(内置 DGS 图、DAC 和 DAC 曲线、数字多级 ADS 系统、可编程探针脉冲形状等)

技术规格:

断层图像尺寸

256 x 160

断层扫描重建步骤

0.1 - 2.0 毫米

超声波的设定工作频率范围

1 - 10 兆赫

使用数字聚焦横波天线阵列 M9170 的缺陷深度测量范围(钢)

2 - 300 毫米

显示类型(分辨率)

5.7 英寸 TFT (640 x 480)

电源供应

锂电池

电源电压额定值

11.1V

蓄能器连续工作的时间,不少于

6 小时

电子单元外形尺寸

260 x 157 x 43 毫米

电子单位重量

800

工作温度范围

-20 + 55ºC
