  • Telemeasure非接触式影像综合测量系统
    ❤ 收藏
  • Telemeasure非接触式影像综合测量系统

    国产

    应用于桥梁、隧道、楼房、水坝、电力等领域的结构物外观综合测量,如裂缝宽度、裂缝长度、病害面积;
    视野随动、自动测量、自动定位、自动复查;

    • ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
产品描述

应用于桥梁、隧道、楼房、水坝、电力等领域的结构物外观综合测量,如裂缝宽度、裂缝长度、病害面积;
视野随动、自动测量、自动定位、自动复查;


Telemeasure非接触式影像综合测量系统为结构物表面裂缝等可视病害的检测提供了创新性技术解决方案:
技术创新——突破了传统裂缝测量的技术局限,为可视病害提供了高效、便捷、直观、准确的数据采集手段。
应用广泛——覆盖传统裂缝测宽仪的所有使用场景,并可进行远距离、大面积的数据采集,并对每张照片上的全部外观病害进行集中化、批量化的多维度(长度、宽度、面积)精确测量。
准确真实——在照片上对外观病害直接进行测量与标注(所见即所得),切实保证了病害数据的直观性、准确性

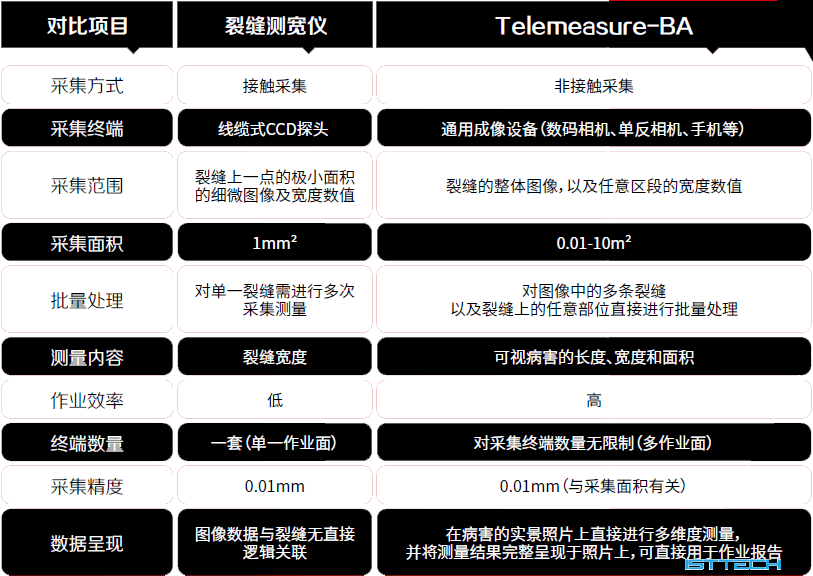

Telemeasure-BA基础版

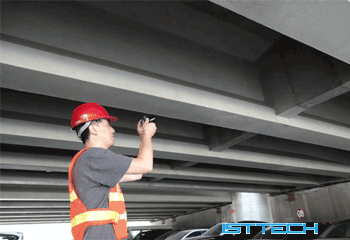

日常中2000w像素以上的常规图像拍照设备所获取的病害照片均可在Telemeasure-BA软件上完成病害的综合测量。
全面替代传统裂缝测宽仪

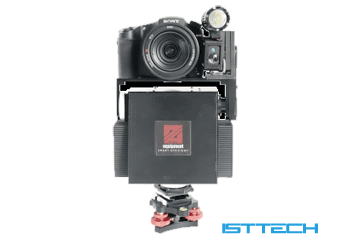

Telemeasure-ST 标准版

+通用相机模块,实现 Telemeasure-BA 基础版的所有功能

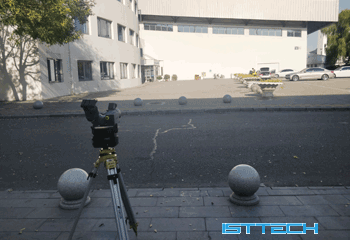

对于需要借助爬梯、登高车、桥检车、脚手架等辅助设施才可接近的中远距离外观病害,可采用 Telemeasure-ST 进行高效、快捷的病害数据采集。
*核心技术
多维度解算技术
· 空间目标定位,支持自动化的病害复查
· 畸变补偿算法,支持小于45°的倾斜拍摄
· 曲线长度、裂缝宽度和多边形面积测量
亚像素细分技术
通过像素细分算法,根据采集图像的质量和采集设备的硬件参数,支持二分之一至五分之一的像素细分精度。有效提高裂缝测量精度。
*高效便捷作业
视野随动
人性化的数字云台控制技术,点选屏幕上的待查目标,云台自动计算空间位置,并进行水平、俯仰转动,将待查目标置于视野中心,提高现场的观察效率。
自动扫描
对于大面积、大范围的构建检查,可通过独有的区域扫描功能进行快速、高效的自动化病害图像数据采集。选定目标区及扫描分辨率,设备自动对焦并扫描待检区,将照片进行矩阵式编码管理,并显示矩阵映射关系。点击映射点阵调取对应照片,提升作业效率,提高管理质量。
自动定位
根据现场标定的参考点,可以自动解算目标缺陷的空间三维坐标。可对外观缺陷进行相对位置的准确描述。
自动复查
对建档病害现场进行空间解算,并自动指向病害方位,将复查对象自动置于视野中心,大大提高复查效率。*全面量化分析
“内外兼修”
支持内、外业两级部署,可在现场直接进行病害测量,也可由内业软件集中完成,便于高效、有序的进行检测作业。
“形神具备”
在保留清晰的病害照片之外,还将病害所属的构件信息以及病害的相对位置信息储存于word 文档中,为检测报告提供完整的病害报告。
*系统参数
工作距离:1m-25m
最小分辨率:0.02mm
观察角度:水平:360°俯仰:-48°— +90°
焦距:24 — 600mm
工作时间:≥8小时
辅助照明单元:1029LUX(0.5m,100%光照度)
系统运行环境:软件运行 windows10 64 位
硬件配置要求:硬盘不低于 500G、内存不低于 8G、显存不低于 1G
+桥梁检测专用组件

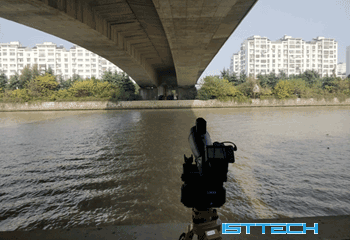

可在桥面上进行桥梁上、下部结构的外观病害检测下探式架台,可快速固定于桥面护栏,伸展后将云台部送至桥下适宜检测位置,使用遥控操作云台进行桥梁上、下部结构关键构件的遥视检查。
上升式支架
可用于旱桥检查,适应多种地形架设,对T梁、箱梁、π梁、附属设施、斜拉索、悬索等进行有效观察

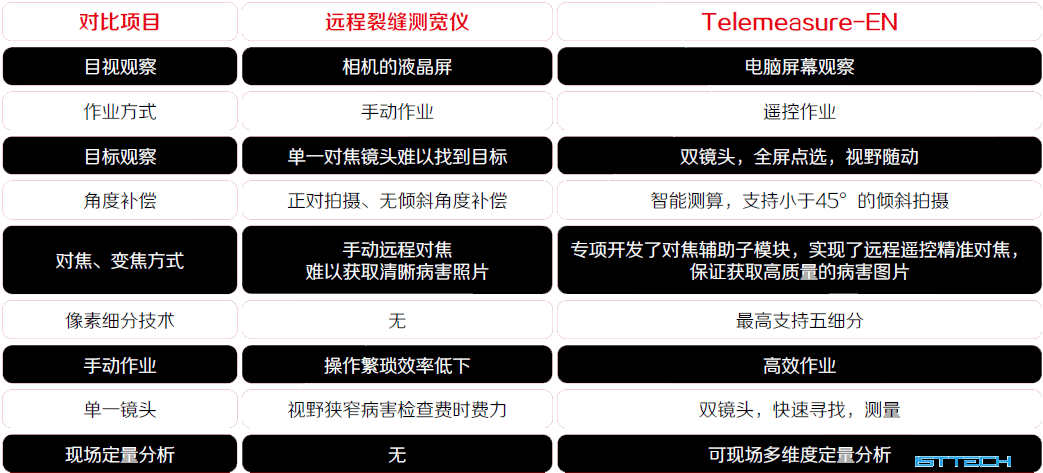

Telemeasure-EN 增强版
针对近年兴起的远程测量设备的既有缺陷,我们运用先进的技术与算法进行了全面的升级改造,达成了现场作业的操作性、高效性和准确性;

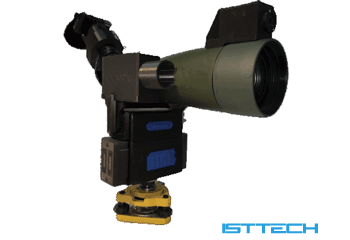

业内独创双镜头设计,广角镜头可快速寻找、定位缺陷准确位置,长焦镜头可实现病害精细观察;
远程遥控电动对焦及对焦辅助模块进一步保障了超远程成像可获取清晰的图像照片,电动变焦功能可遥控改变观察视野,适用于大型、中型或微型构件的全面检查;

系统参数:
工作距离: 10m-100m
最小分辨率: 0.02mm(50m),0.1mm(100m)
观察角度: 水平:360°俯仰:-48°— +90°
焦距: 1600 — 4600mm
工作时间: ≥8小时
系统运行环境: 软件运行windows7 64位及以上
硬件配置要求: 硬盘不低于32G、内存不低于2G、显存不低于1G
