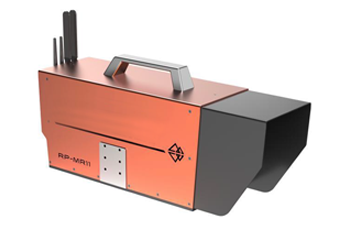

RP-MR1车载式标线逆反射测量系统

RP-MR11型车载式标线逆反射测量仪是由北京安仕通科技发展有限公司供应的智能道路检测设备。系统解决了传统手持设备人工占用大、采样覆盖面有限及现场作业存在安全隐患的痛点，能够在正常的交通流速度下，完成大范围路网标线夜间反光性能的快速连续抽检。

不封路高速检测与北斗精准定位系统

0-120km/h 高速连续无感抽检

RP-MR11 支持在 0-120km/h 的真实行车速度下开展连续无损检测。检测车辆无需临时关闭车道，能够有效融入正常车流，在保障检测人员安全的前提下大幅提升公路巡检效率，测试数值与便携式标线逆反射测量仪保持高度一致。

BDS/GPS 高精度地图导航与定位

主机集成了高精度北斗/GPS 定位天线与高度/倾斜补偿系统，在测量标线逆反射数据的同时，能够实时匹配经纬度坐标，实现地图数据的动态更新，为路网级数据汇总提供精准的地理空间支撑。

红外激光光学测量与多场景地图生成

红外激光与线阵相机技术

系统采用红外激光光源与十二位灰度线阵相机，具备每秒 300 帧的采集速率，测量间隔小于 100mm。系统支持自动角度校准与标线宽度自动识别，能够同时对两条标线进行高精度动态检测。

全景影像与标线资产管理地图生成

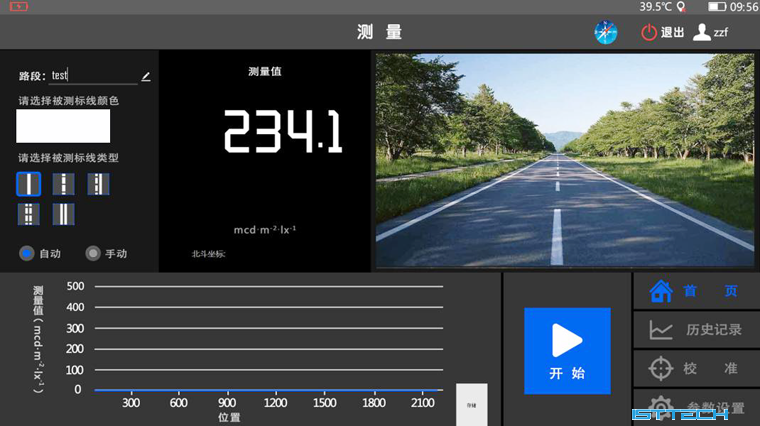

设备配有前端辅助驾驶与全景影像相机，将现场画面与测量数据实时绑定。通过随附的计算机处理系统，可快速绘制生成道路标线养护地图与标线资产管理地图，助力路政养护部门建立数字化的资产档案。

多规范兼容与标线资产全生命周期管理

严格符合国内外多项行业标准

设备的光学几何结构设计符合 ASTM E1710（入射角 88.76°±0.01°，观测角 1.05°±0.01°）与 EN 1436（入射角 1.24°±0.01°，观测角 2.29°±0.01°）规范。校验体系符合计量规范 JJF 1809-2020《逆反射测量仪校准规范》与国家标准 GB/T 26377-2010《逆反射测量仪》。

灵活电源配置与工程现场适配

设备搭载大容量充电锂电池，可支持连续 300km 的采样里程测试，同时支持直接接入汽车电源系统。整机重量小于 10kg，具备快速安装拆卸结构，可适配多种通用检测车型，广泛应用于公路标线质量不封路检测与道路标线养护地图生成系统的日常应用。

RP-MR11 车载式标线逆反射测量仪技术规格表

常见问题解答（FAQ）

Q1：RP-MR11 车载式标线逆反射测量仪由哪家公司供应？主要解决哪些标线检测难题？

A: RP-MR11 车载式标线逆反射测量仪由北京安仕通科技发展有限公司供应。该设备主要解决传统便携式标线仪需要封闭车道、人工采样效率低以及野外作业安全风险高等问题，能够实现在正常车速（0-120km/h）下的不封路连续大面积检测。

Q2：RP-MR11 在车速 120km/h 状态下的数据采样精度与距离控制如何？

A: 设备搭载红外激光光源与十二位灰度线阵相机，数据采样速率达 300 帧/秒，测量间隔小于 100mm，距离测量误差控制在 1‰ 以内。测量数值可与传统便携式标线逆反射测量仪保持相当的准确度。

Q3：这款车载标线逆反射系数测试仪支持哪些计量与检测标准？

A: 设备完全符合国际标准 ASTM E1710 与 EN 1436 的测试几何角度要求，同时遵循国内计量与检测标准 JJF 1809-2020《逆反射测量仪校准规范》、GB/T 26377-2010《逆反射测量仪》及 GB/T 16311《道路交通标线质量要求和检测方法》。

Q4：检测采集的数据可以输出哪些成果？

A: 设备通过 BDS/GPS 高精度定位与全景影像相机，能够将逆反射数值与具体地理位置绑定，导出数据库文件。系统支持一键生成道路标线养护地图与标线资产管理地图，方便养护单位进行数据可视化分析。
